Crea mapas 3D personalizados con Photoshop: Guía paso a paso

En el mundo del diseño gráfico y la presentación de información geográfica, la creación de mapas 3D se ha convertido en una herramienta poderosa y versátil. Ya sea para proyectos de urbanismo, presentaciones empresariales, o simplemente para visualizar datos de manera innovadora, los mapas 3D ofrecen una perspectiva única y atractiva. Photoshop, con su amplio conjunto de herramientas y funcionalidades, se presenta como una plataforma ideal para llevar a cabo este tipo de proyectos. En este artículo, exploraremos cómo puedes crear mapas 3D personalizados a partir de capturas de pantalla, utilizando técnicas y recursos disponibles en Photoshop. Prepárate para transformar imágenes estáticas en representaciones tridimensionales interactivas y visualmente impactantes.

Por qué usar Photoshop para mapas 3D

Photoshop es una herramienta de diseño gráfico ampliamente utilizada que ofrece una flexibilidad y control excepcionales sobre el proceso creativo. Aunque no es un software de modelado 3D dedicado, Photoshop permite manipular imágenes 2D y convertirlas en representaciones tridimensionales con un alto nivel de detalle. Su capacidad para trabajar con capas, máscaras y estilos lo convierte en una opción atractiva para crear mapas 3D personalizados.

Flexibilidad y control creativo

La flexibilidad que ofrece Photoshop es inigualable. Puedes ajustar cada aspecto de tu mapa, desde la forma del terreno hasta el color de los edificios. El control creativo te permite experimentar con diferentes estilos visuales y adaptar el mapa a tus necesidades específicas.

Integración con otras herramientas

Photoshop se integra bien con otras herramientas de diseño y modelado 3D. Puedes importar modelos 3D existentes en Photoshop y combinarlos con elementos 2D para crear mapas complejos y detallados. También puedes exportar tus mapas 3D desde Photoshop y utilizarlos en otras aplicaciones, como software de presentación o plataformas de realidad virtual.

Facilidad de uso para diseñadores gráficos

Para los diseñadores gráficos que ya están familiarizados con Photoshop, la curva de aprendizaje para crear mapas 3D es relativamente baja. Las herramientas y técnicas que utilizan en su trabajo diario se pueden aplicar a la creación de mapas 3D, lo que facilita la transición y permite aprovechar al máximo sus habilidades existentes.

Photoshop ofrece una combinación única de flexibilidad, control creativo e integración con otras herramientas, lo que lo convierte en una opción ideal para diseñadores gráficos y profesionales que desean crear mapas 3D personalizados de Alta calidad.

Preparación del entorno de trabajo en Photoshop

Antes de comenzar a crear tu mapa 3D, es fundamental preparar el entorno de trabajo en Photoshop. Esto implica configurar las preferencias del programa, organizar las herramientas y paneles, y crear un nuevo documento con las dimensiones adecuadas.

Configuración de las preferencias de Photoshop

Para optimizar el rendimiento de Photoshop y facilitar el flujo de trabajo, es recomendable ajustar algunas preferencias. Puedes acceder a las preferencias desde el menú Edición > Preferencias. Aquí hay algunas configuraciones clave:

• Rendimiento: Aumenta la cantidad de memoria RAM asignada a Photoshop para mejorar la velocidad de procesamiento.
• Historia y caché: Ajusta los niveles de historia y caché para equilibrar el rendimiento y el uso de recursos.
• Unidades y reglas: Configura las unidades de medida a píxeles para facilitar la creación de diseños precisos.

Organización de herramientas y paneles

Photoshop ofrece una amplia gama de herramientas y paneles, pero no todos son necesarios para la creación de mapas 3D. Es útil organizar las herramientas y paneles que utilizas con más frecuencia en un espacio de trabajo personalizado. Puedes crear un nuevo espacio de trabajo desde el menú Ventana > Espacio de trabajo > Nuevo espacio de trabajo.

Algunas herramientas y paneles esenciales para la creación de mapas 3D incluyen:

• Herramienta Pluma: Para crear máscaras vectoriales precisas.
• Panel Capas: Para organizar y gestionar los elementos del mapa.
• Panel Estilos: Para aplicar efectos visuales a las capas.
• Panel Acciones: Para automatizar tareas repetitivas.

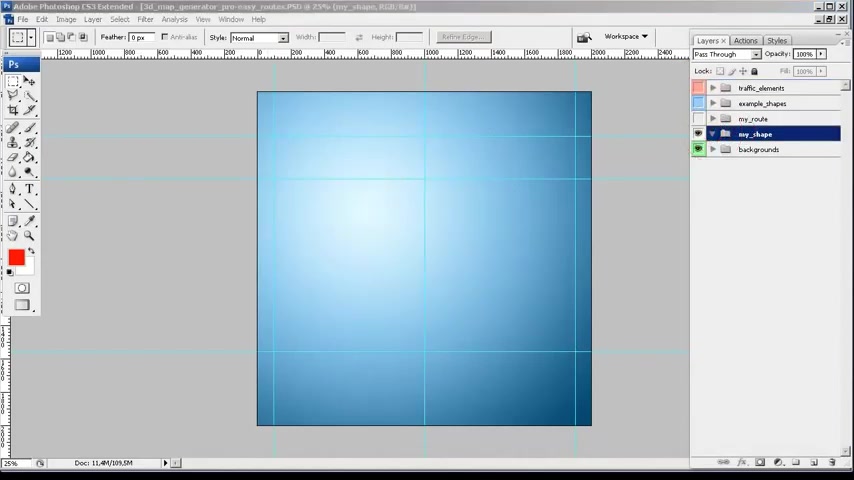

Creación de un nuevo documento

Para comenzar a crear tu mapa 3D, necesitas crear un nuevo documento en Photoshop. Ve al menú Archivo > Nuevo y especifica las dimensiones del documento. Es importante elegir dimensiones que sean adecuadas para el tamaño y la resolución del mapa que deseas crear.

También debes seleccionar un perfil de color adecuado para tu proyecto. El perfil de color sRGB es una buena opción para la mayoría de los proyectos, ya que es compatible con una amplia gama de dispositivos y plataformas.

Una vez que hayas configurado las preferencias, organizado las herramientas y paneles, y creado un nuevo documento, estarás listo para comenzar a transformar capturas de pantalla en mapas 3D detallados y visualmente atractivos.

Obtención de la captura de pantalla

El primer paso para crear un mapa 3D personalizado es obtener una captura de pantalla del área geográfica que deseas representar. Puedes utilizar herramientas de mapas en línea como Google Maps para encontrar la ubicación y el nivel de detalle adecuados.

Asegúrate de capturar una imagen de alta resolución para obtener un resultado final de calidad.

Búsqueda de la ubicación deseada

Utiliza Google Maps u otras herramientas de mapas en línea para buscar la ubicación geográfica que deseas representar en tu mapa 3D. Experimenta con diferentes niveles de zoom para encontrar el equilibrio adecuado entre detalle y área cubierta. Es importante elegir una ubicación que sea visualmente interesante y que se adapte a tus necesidades específicas.

Ajuste del nivel de detalle

El nivel de detalle de la captura de pantalla afectará directamente la calidad del mapa 3D final. Si deseas incluir edificios individuales, calles y otros detalles urbanos, deberás utilizar un nivel de zoom más alto. Sin embargo, un nivel de zoom demasiado alto puede resultar en una imagen fragmentada y difícil de manejar. Encuentra un equilibrio que te permita capturar los detalles esenciales sin comprometer la coherencia visual.

Captura de pantalla de alta resolución

Para obtener un mapa 3D de alta calidad, es fundamental capturar la pantalla en la máxima resolución posible. Utiliza las herramientas de captura de pantalla de tu sistema operativo o aplicaciones de terceros para capturar la imagen en su tamaño original. Evita redimensionar o comprimir la imagen, ya que esto puede reducir la nitidez y el detalle.

Una vez que hayas obtenido la captura de pantalla deseada, estarás listo para importarla en Photoshop y comenzar a transformarla en un mapa 3D detallado y personalizado.

Importación y preparación de la captura de pantalla en Photoshop

Una vez que tengas la captura de pantalla, el siguiente paso es importarla en Photoshop y prepararla para la creación del mapa 3D. Esto implica abrir el archivo en Photoshop, ajustar el tamaño y la resolución de la imagen, y recortar las áreas innecesarias.

Apertura del archivo en Photoshop

Para importar la captura de pantalla en Photoshop, ve al menú Archivo > Abrir y selecciona el archivo de imagen. Photoshop abrirá la imagen en un nuevo documento, listo para su edición.

Ajuste del tamaño y la resolución de la imagen

Es posible que necesites ajustar el tamaño y la resolución de la imagen para adaptarla a tus necesidades específicas. Ve al menú Imagen > Tamaño de imagen y especifica las dimensiones deseadas. Asegúrate de mantener la proporción original de la imagen para evitar distorsiones.

También puedes ajustar la resolución de la imagen para mejorar la nitidez y el detalle. Una resolución de 300 píxeles por pulgada es una buena opción para la mayoría de los proyectos, ya que ofrece un equilibrio entre calidad y tamaño de archivo.

Recorte de áreas innecesarias

Es posible que la captura de pantalla contenga áreas innecesarias, como barras de herramientas, menús o bordes. Utiliza la Herramienta Recortar para eliminar estas áreas y centrar la atención en el área geográfica que deseas representar en tu mapa 3D.

Una vez que hayas importado la captura de pantalla, ajustado el tamaño y la resolución, y recortado las áreas innecesarias, estarás listo para comenzar a crear la máscara vectorial que delimitará el área del mapa.

Creación de la máscara vectorial

La máscara vectorial es un elemento fundamental en la creación de mapas 3D personalizados. Permite delimitar el área geográfica que deseas representar y aislarla del resto de la imagen. La Herramienta Pluma es la herramienta ideal para crear máscaras vectoriales precisas y detalladas.

Selección de la Herramienta Pluma

En la barra de herramientas de Photoshop, selecciona la Herramienta Pluma. Esta herramienta te permite crear trazados vectoriales precisos y controlados.

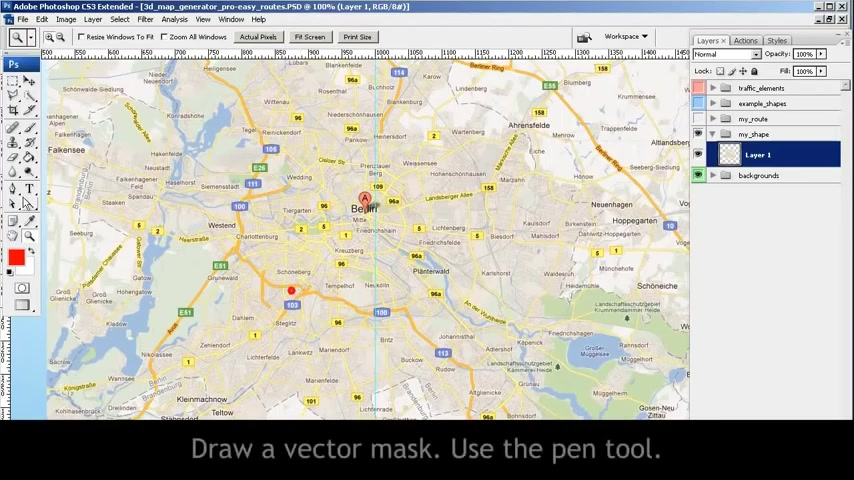

Trazado del contorno del área geográfica

Con la Herramienta Pluma seleccionada, comienza a trazar el contorno del área geográfica que deseas representar en tu mapa 3D. Haz clic en diferentes puntos para crear segmentos de línea rectos, y haz clic y arrastra para crear curvas suaves. Presta atención a los detalles y sigue el contorno con la mayor precisión posible.

Cierre del trazado

Una vez que hayas trazado todo el contorno, cierra el trazado haciendo clic en el primer punto que creaste. Esto convertirá el trazado en una forma vectorial cerrada.

Conversión del trazado en máscara vectorial

En el Panel Capas, selecciona la capa que contiene la captura de pantalla. Ve al menú Capa > Máscara vectorial > Trazado actual. Esto convertirá el trazado en una máscara vectorial que delimitará el área geográfica que has trazado.

Una vez que hayas creado la máscara vectorial, podrás ajustar su forma y posición para refinar la delimitación del área del mapa. También podrás aplicar efectos visuales a la máscara para suavizar los bordes y mejorar la apariencia general.

Generación del terreno 3D

Una vez que hayas creado la máscara vectorial, el siguiente paso es generar el terreno 3D. Photoshop ofrece varias opciones para crear terrenos tridimensionales a partir de imágenes 2D.

Puedes utilizar estilos de capa, filtros o acciones automatizadas para lograr este efecto.

Utilización de estilos de capa

Los estilos de capa son una forma sencilla y rápida de crear terrenos 3D básicos. Puedes aplicar estilos de capa como Bisel y relieve para simular la elevación y la profundidad del terreno.

En el Panel Capas, selecciona la capa que contiene la captura de pantalla con la máscara vectorial. Ve al menú Capa > Estilo de capa > Bisel y relieve. Ajusta los parámetros del estilo para crear un efecto de relieve sutil y realista. Experimenta con diferentes opciones de iluminación y sombreado para obtener el resultado deseado.

Utilización de filtros

Los filtros de Photoshop también pueden utilizarse para generar terrenos 3D más complejos. El filtro Desplazamiento permite desplazar los píxeles de la imagen en función de una mapa de altura, creando un efecto de relieve más detallado.

Para utilizar el filtro Desplazamiento, primero necesitas crear un mapa de altura. Un mapa de altura es una imagen en escala de grises que representa la elevación del terreno. Las áreas más claras representan las elevaciones más altas, y las áreas más oscuras representan las elevaciones más bajas. Puedes crear un mapa de altura manualmente o utilizar herramientas de software especializadas.

Una vez que tengas el mapa de altura, ve al menú Filtro > Distorsionar > Desplazamiento. Especifica el mapa de altura y ajusta los parámetros del filtro para crear el efecto de relieve deseado.

Utilización de acciones automatizadas

Las acciones automatizadas son una forma eficiente de generar terrenos 3D complejos y detallados. Puedes grabar una serie de pasos y aplicarlos automáticamente a la imagen, ahorrando tiempo y esfuerzo. Hay acciones automatizadas disponibles en línea que están diseñadas específicamente para la creación de mapas 3D en Photoshop.

Una vez que hayas generado el terreno 3D, podrás refinar su apariencia ajustando los estilos de capa, aplicando filtros adicionales o modificando el mapa de altura.

Paso 1: Abrir el archivo PSD

El primer paso es abrir el archivo ".PSD" que contiene la plantilla del generador de mapas 3D en Photoshop.

Este archivo contiene todas las capas y estilos necesarios para crear un mapa 3D personalizado.

Paso 2: Reemplazar la forma predeterminada con tu captura de pantalla

En el Panel Capas, localiza la capa que contiene la forma predeterminada del mapa. Haz doble clic en esta capa para abrirla en una nueva ventana. Luego, pega tu captura de pantalla en esta ventana y ajústala para que se ajuste al tamaño y la posición deseados. Guarda los cambios y cierra la ventana. La forma predeterminada del mapa se reemplazará automáticamente con tu captura de pantalla.

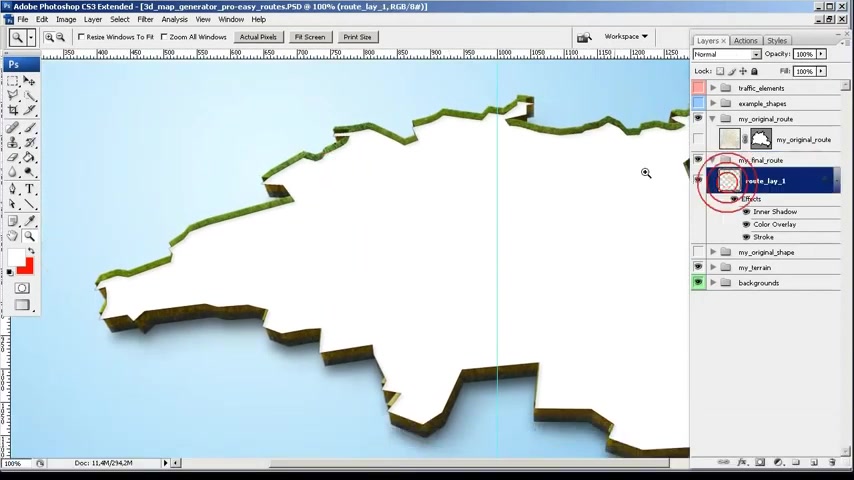

Paso 3: Generar el terreno 3D

En el Panel Acciones, selecciona la acción que Genera el terreno 3D. Haz clic en el botón "Play" para ejecutar la acción. Photoshop generará automáticamente el terreno 3D a partir de tu captura de pantalla. Puedes ajustar los parámetros de la acción para personalizar el aspecto del terreno, como la altura del relieve, la iluminación y el sombreado.

Paso 4: Agregar elementos gráficos y de tráfico

El generador de mapas 3D incluye una amplia gama de elementos gráficos y de tráfico que puedes agregar a tu mapa para enriquecer la visualización. En el Panel Capas, explora las diferentes capas que contienen estos elementos, como automóviles, árboles, edificios y señales de tráfico. Arrastra y suelta los elementos que desees agregar a tu mapa y ajústalos para que se ajusten al tamaño y la posición deseados.

Paso 5: Personalizar rutas y puntos de interés

Puedes personalizar las rutas y los puntos de interés en tu mapa 3D para resaltar información específica. Utiliza la Herramienta Pluma para crear nuevas rutas y ajústalas para que sigan las calles y carreteras de tu mapa. Agrega puntos de interés, como marcadores, iconos o etiquetas, para resaltar lugares importantes.

Paso 6: Exportar el mapa 3D final

Una vez que estés satisfecho con el aspecto de tu mapa 3D, puedes exportarlo en diferentes formatos para su uso en diversas aplicaciones. Ve al menú Archivo > Exportar > Guardar para Web (heredado). Selecciona el formato deseado, como JPEG, PNG o GIF, y ajusta los parámetros de compresión para equilibrar la calidad y el tamaño del archivo. Haz clic en el botón "Guardar" para exportar el mapa 3D final.
