Domina AutoCAD: Guía Completa para Recortar Imágenes JPG

AutoCAD es una herramienta poderosa utilizada en diseño y arquitectura. Sin embargo, a menudo subestimamos su capacidad para editar imágenes. En este artículo, exploraremos cómo recortar imágenes JPG en AutoCAD, desde formas básicas hasta recortes más complejos. Esta guía te proporcionará los conocimientos necesarios para manipular imágenes y mejorar tus proyectos de diseño. Descubre cómo optimizar tus flujos de trabajo con AutoCAD y la edición de imágenes JPG.

¿Por qué Recortar Imágenes en AutoCAD?

Recortar imágenes JPG en AutoCAD es una habilidad fundamental para integrar visualmente planos y datos rasterizados. Permite realzar presentaciones, resaltar áreas específicas en fotografías aéreas o mapas de sitio, y adaptar ilustraciones a los diseños existentes. La capacidad de manipular imágenes en AutoCAD ofrece un valor añadido al flujo de trabajo, fusionando diseño técnico con visualizaciones detalladas. Esta función es esencial en arquitectura, ingeniería y diseño gráfico, donde la precisión visual y la presentación de información son cruciales.

El recorte de imágenes en AutoCAD ofrece numerosas ventajas:

• Mejora la Presentación Visual: Permite resaltar áreas específicas de una imagen, enfocando la atención en detalles importantes.
• Integración Precisa: Facilita la alineación de imágenes con planos y diseños, asegurando la coherencia visual.
• Adaptación Flexible: Permite modificar la forma de las imágenes para que se ajusten a los requisitos del proyecto, ya sean circulares, rectangulares o irregulares.
• Optimización del Flujo de Trabajo: Agiliza el proceso de diseño al permitir la manipulación de imágenes directamente en AutoCAD, eliminando la necesidad de software adicional.
• Realce de la Información: Ayuda a integrar datos rasterizados en planos vectoriales, proporcionando una visión completa y detallada del proyecto.

El uso eficiente de imágenes JPG recortadas en AutoCAD puede marcar la diferencia en la calidad y claridad de tus proyectos, mejorando la comunicación y la presentación de tus ideas de diseño.

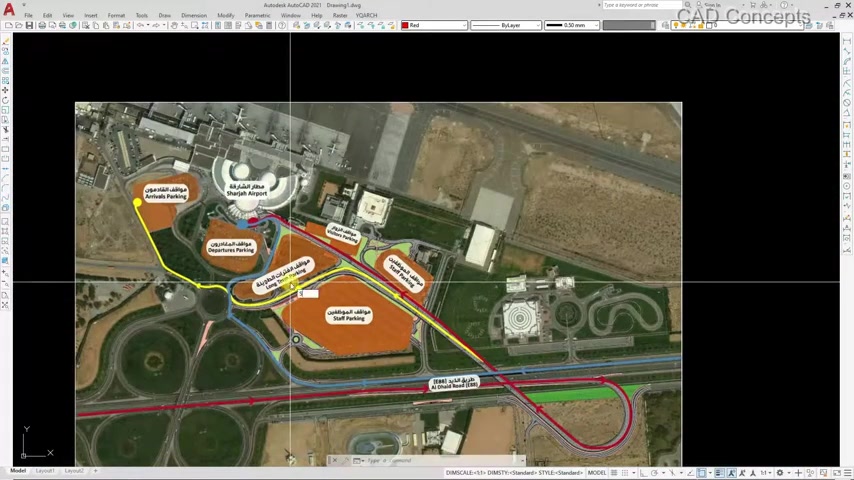

Preparación Inicial: Insertar la Imagen JPG en AutoCAD

Antes de comenzar a recortar, es fundamental insertar la imagen JPG en AutoCAD de manera adecuada. Sigue estos pasos para asegurarte de que la imagen esté correctamente ubicada y escalada:

1. Abrir AutoCAD: Inicia AutoCAD y abre el proyecto en el que deseas insertar la imagen.
2. Insertar Imagen: Utiliza el comando 'INSERT' o 'IMAGE' para abrir el administrador de imágenes.

   Selecciona la imagen JPG que deseas insertar y ajusta las opciones de inserción, como la escala y el punto de inserción.

3. Especificar Escala: Es crucial escalar la imagen correctamente para que coincida con las dimensiones del diseño. Utiliza la herramienta 'Scale' y especifica un factor de escala preciso. Si conoces una dimensión real en la imagen, puedes usar esa referencia para asegurar la precisión.
4. Ubicar la Imagen: Posiciona la imagen en el lugar Correcto dentro del diseño. Utiliza los comandos 'MOVE' y 'ROTATE' para alinear la imagen con los elementos existentes en el plano. Asegúrate de que la imagen no obstruya información importante ni interfiera con la legibilidad del diseño.
5. Verificar la Calidad: Comprueba la calidad de la imagen insertada. Si la imagen se ve pixelada o borrosa, intenta insertar una versión de mayor resolución o ajusta la configuración de visualización de AutoCAD para optimizar la claridad.

Una vez insertada y configurada correctamente, la imagen JPG está lista para ser recortada y manipulada según tus necesidades de diseño. Una correcta preparación garantiza un recorte preciso y una integración visual efectiva.

Ajuste de la Calidad de Imagen Recortada

Una vez que hayas recortado la imagen, es crucial ajustar la calidad de la visualización para asegurar que los detalles se muestren con claridad. AutoCAD ofrece varias opciones para optimizar la apariencia de las imágenes recortadas:

• Configuración de Visualización: Accede a las opciones de visualización de AutoCAD y ajusta la calidad de las imágenes rasterizadas. Aumenta la resolución de visualización para reducir la pixelación y mejorar la nitidez.
• Comando 'REGEN': Utiliza el comando 'REGEN' (Regenerate) para forzar a AutoCAD a redibujar la imagen con los nuevos ajustes de visualización. Esto puede ayudar a mejorar la claridad y el detalle.
• Ajuste del Contraste y Brillo: Modifica el contraste y el brillo de la imagen recortada para resaltar detalles específicos o mejorar la legibilidad. Utiliza el editor de imágenes integrado de AutoCAD o un software de edición externo.
• Compresión de la Imagen: Considera la compresión de la imagen recortada para reducir el tamaño del archivo sin sacrificar demasiada calidad. Utiliza formatos de imagen como JPG optimizado o PNG para equilibrar tamaño y calidad.

Estos ajustes son esenciales para presentar imágenes recortadas de manera profesional y efectiva en tus proyectos de diseño.

Integración de Imágenes Recortadas en Planos y Documentos

La integración efectiva de imágenes recortadas en planos y documentos es crucial para transmitir información de manera clara y concisa. Sigue estos consejos para optimizar la integración:

• Capas: Utiliza capas para organizar las imágenes recortadas y controlar su visibilidad. Esto te permite activar o desactivar la visualización de las imágenes según sea necesario.
• Alineación Precisa: Asegúrate de que las imágenes recortadas estén correctamente alineadas con los elementos del diseño. Utiliza los comandos 'MOVE', 'ROTATE' y 'Align' para lograr una alineación precisa.
• Escala Uniforme: Mantén una escala uniforme para todas las imágenes recortadas en el plano. Esto asegura la coherencia visual y facilita la interpretación del diseño.
• Notas y Etiquetas: Añade notas y etiquetas a las imágenes recortadas para proporcionar contexto adicional y resaltar detalles importantes. Utiliza fuentes claras y legibles para facilitar la lectura.

Una integración cuidadosa y precisa de las imágenes recortadas mejora la calidad y la claridad de tus planos y documentos.

Recorte Circular de Imágenes

El recorte circular es ideal para destacar detalles específicos o crear efectos visuales llamativos. Aquí te mostramos cómo hacerlo:

1. Dibujar un Círculo:

   Utiliza el comando 'CIRCLE' para dibujar un círculo que defina el área que deseas mantener en la imagen. Ajusta el tamaño del círculo para que encaje con el detalle que quieres resaltar.

2. Convertir a Polilínea: Para asegurar la compatibilidad con el comando 'ICL', convierte el círculo en una polilínea. Utiliza el comando 'PEDIT' (Poliline Edit), selecciona el círculo y responde 'Sí' a la pregunta '¿Desea convertirlo en uno?'. Luego, selecciona 'J' (Join) y pulsa Enter para cerrar la polilínea.
3. Aplicar el Comando 'ICL': Escribe 'ICL' (Image Clip) en la línea de comandos y selecciona la imagen JPG. Luego, elige la opción 'Nuevo contorno' ('New boundary') y selecciona la polilínea circular que creaste.
4. Confirmar el Recorte: AutoCAD recortará la imagen según el contorno circular. Ajusta la configuración de visualización si es necesario para optimizar la apariencia del recorte. El resultado será una imagen recortada con forma circular que puedes integrar en tus diseños.

Este método es muy útil para realzar elementos arquitectónicos, detalles de diseño o crear composiciones visuales dinámicas.

Recorte Rectangular de Imágenes

El recorte rectangular es una técnica básica pero efectiva para seleccionar áreas específicas de una imagen.

1. Dibujar un Rectángulo: Utiliza el comando 'RECTANG' para dibujar un rectángulo que delimite el área que deseas conservar de la imagen JPG. Ajusta las dimensiones del rectángulo para que se adapten a la región que quieres destacar.



2. Aplicar el Comando 'ICL': Escribe 'ICL' (Image Clip) en la línea de comandos y selecciona la imagen JPG. Opta por 'Nuevo contorno' ('New boundary') y elige la opción 'Rectangular'.

3. Seleccionar el Rectángulo: Especifica las esquinas del rectángulo que dibujaste previamente. AutoCAD utilizará este rectángulo como el contorno para recortar la imagen.

4. Ajustar la Visualización: Si es necesario, modifica la configuración de visualización para mejorar la claridad de la imagen recortada. El resultado será una imagen JPG recortada en forma rectangular, perfecta para insertar en planos y documentos técnicos.

El recorte rectangular es ideal para mostrar secciones específicas de mapas de sitio, resaltar detalles en fotografías arquitectónicas o presentar información de manera clara y concisa.

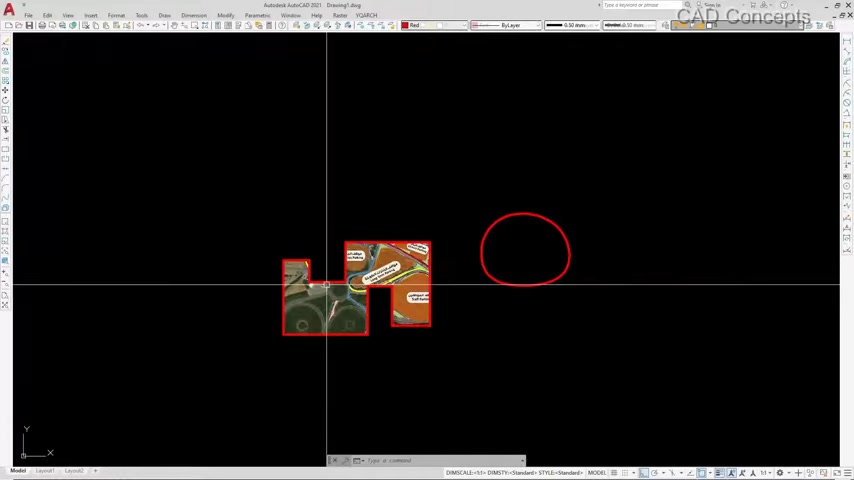

Recorte Irregular de Imágenes

Para recortes más creativos y personalizados, el recorte irregular es la mejor opción. Este método permite crear formas únicas que se ajustan a contornos específicos.

1. Dibujar una Polilínea:

   Utiliza el comando 'PLINE' para dibujar una polilínea que defina el contorno irregular que deseas utilizar para recortar la imagen. La polilínea debe encerrar completamente el área que quieres mantener.

2. Asegurar la Continuidad: Verifica que la polilínea esté cerrada. Si no lo está, utiliza el comando 'CLOSE' o 'JOIN' para unir los extremos y formar un contorno continuo.
3. Aplicar el Comando 'ICL': Escribe 'ICL' (Image Clip) en la línea de comandos, selecciona la imagen JPG, y elige 'Nuevo contorno' ('New boundary'). Selecciona la opción 'Polilínea'.
4. Seleccionar la Polilínea: AutoCAD recortará la imagen utilizando la polilínea como contorno. Ajusta la visualización si es necesario para optimizar la claridad y el detalle del recorte.

Con el recorte irregular, puedes adaptar imágenes a formas complejas, resaltar detalles arquitectónicos no convencionales y crear efectos visuales únicos que no son posibles con recortes más simples.

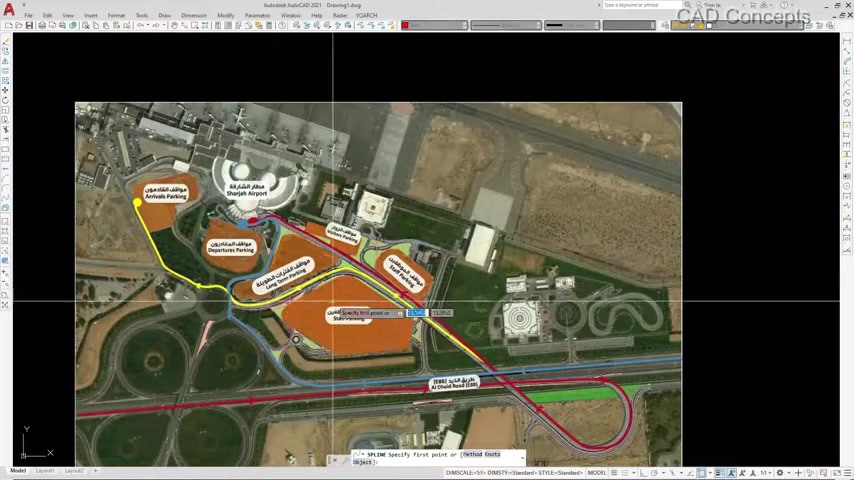

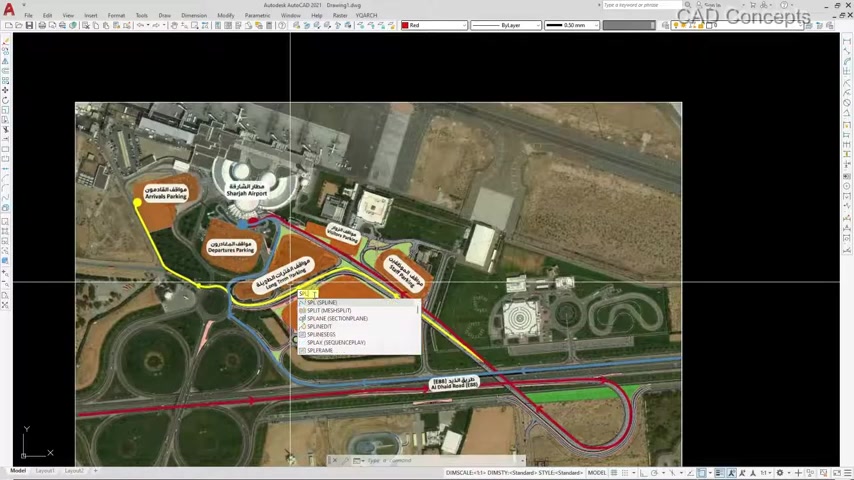

Usando SPLINE para recortes más suaves

Para lograr contornos aún más suaves y precisos, especialmente en recortes circulares o irregulares, puedes utilizar el comando Spline en lugar de PLINE para dibujar el contorno.

1. Dibujar una SPLINE:

   Utiliza el comando SPLINE para crear una curva suave que defina el área que deseas mantener en la imagen. Ajusta los puntos de control de la SPLINE para obtener la forma deseada.

2. Convertir a Polilínea: Convierte la SPLINE a polilínea usando el comando PEDIT. Esta conversión es necesaria para asegurar la compatibilidad con el comando ICL.
3. Aumentar la precisión de conversión a polilínea: Es importante ajustar la precisión de la conversión para evitar bordes angulosos. Para Ello, antes de convertir la spline a polilínea, usa el comando SPLINEEDIT, selecciona la SPLINE, y luego elige la opción 'Precisión' (Accuracy). Ingresa un valor alto (ej. 100) para aumentar la cantidad de segmentos de línea y lograr una conversión más suave. cuanto mayor sea el valor, más precisa será la conversión y más suave será el borde.
4. Aplicar el Comando 'ICL': Escribe 'ICL' (Image Clip) en la línea de comandos y selecciona la imagen JPG. Luego, elige la opción 'Nuevo contorno' ('New boundary') y selecciona la polilínea creada a partir de la SPLINE.

El resultado será una imagen recortada con un contorno suave y preciso que puedes integrar en tus diseños. El uso de SPLINE es especialmente útil para crear contornos orgánicos y detallados.
