Amélioration d'images CCTV avec Matplotlib : Guide pratique

La clarté des images de vidéosurveillance (CCTV) est cruciale pour la sécurité et la surveillance. Toutefois, les images CCTV sont souvent compromises par une faible résolution ou une mauvaise qualité. Heureusement, la bibliothèque Python Matplotlib offre des outils puissants pour l'amélioration des images, rendant les détails plus nets et l'ensemble des données plus exploitables. Cet article explore l'utilisation de Matplotlib pour améliorer la qualité des images CCTV, en fournissant un guide pratique pour aider les professionnels de la sécurité et les passionnés à optimiser leurs systèmes de surveillance.

Pourquoi utiliser Matplotlib pour l'amélioration d'images CCTV ?

Matplotlib est bien plus qu'une simple bibliothèque de traçage. Elle offre une flexibilité et un contrôle considérables sur la manipulation des pixels d'une image, permettant aux utilisateurs de créer des filtres personnalisés et d'améliorer la clarté des images.

Dans le contexte de la vidéosurveillance, où la qualité de l'image peut avoir un impact direct sur l'identification des personnes ou des événements, Matplotlib devient un outil inestimable. Ses principales caractéristiques incluent :

• Flexibilité : Permet d'appliquer une variété de filtres et d'effets d'amélioration.
• Contrôle : Offre un contrôle précis sur les valeurs de chaque pixel.
• Personnalisation : Possibilité de créer des algorithmes d'amélioration spécifiques aux besoins de l'utilisateur.
• Intégration : Se marie bien avec d'autres bibliothèques Python courantes telles que NumPy et OpenCV. L'utilisation de Matplotlib pour améliorer les images CCTV est motivée par la nécessité d'obtenir des informations claires et exploitables à partir des images de surveillance. Cette technique s'avère particulièrement utile dans les situations où la qualité d'image est médiocre en raison de l'éclairage, des conditions météorologiques ou des limitations de la caméra. En améliorant la qualité de ces images, les professionnels de la sécurité peuvent améliorer l'exactitude de la surveillance et faciliter l'identification des suspects ou des incidents.

Configuration de l'environnement : Installation des bibliothèques nécessaires

Avant de pouvoir utiliser Matplotlib pour l'amélioration d'images CCTV, il est impératif de configurer votre environnement Python et d'installer les bibliothèques nécessaires. Cela comprend Matplotlib, NumPy et OpenCV.

Voici les étapes à suivre :

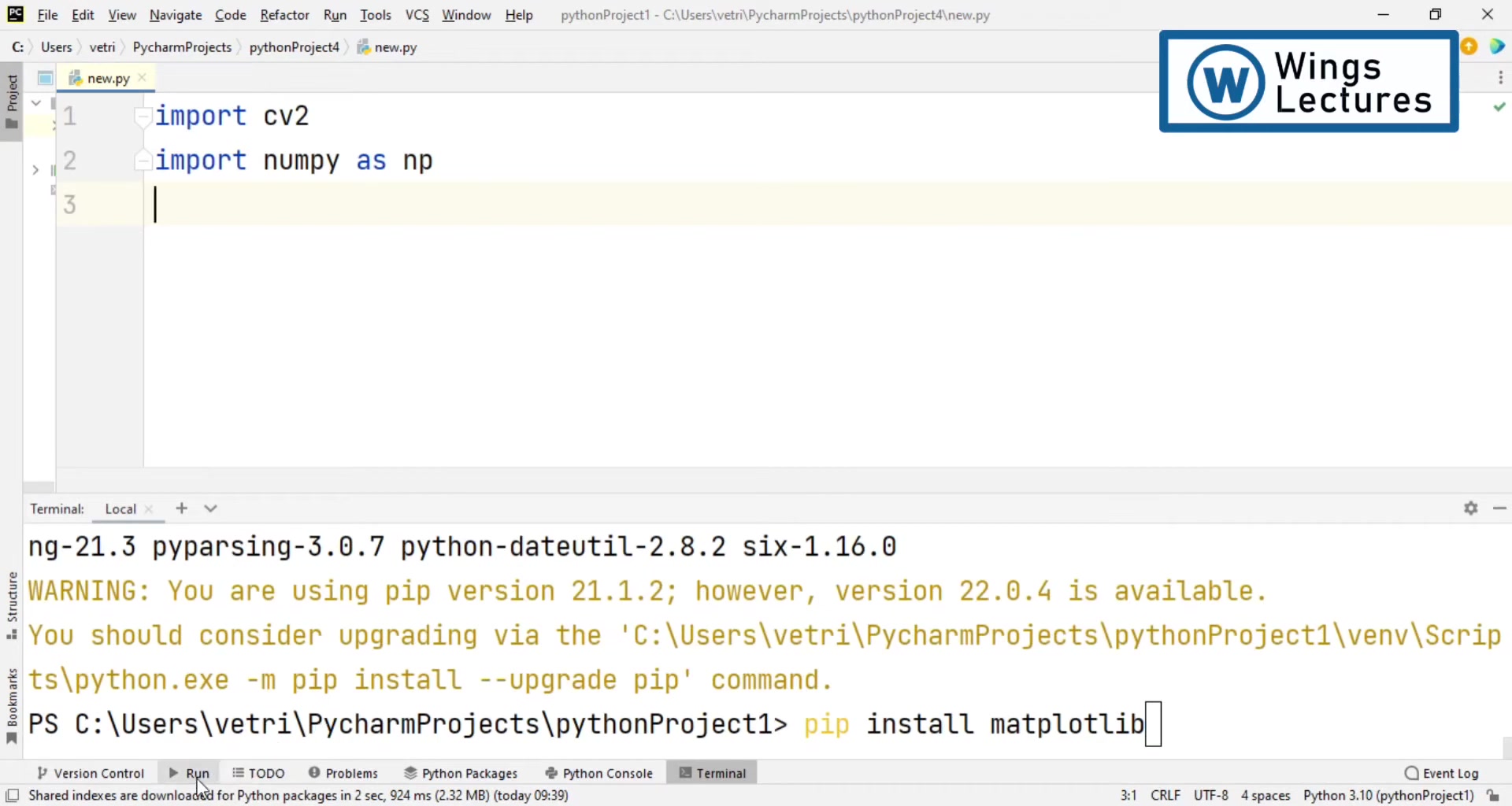

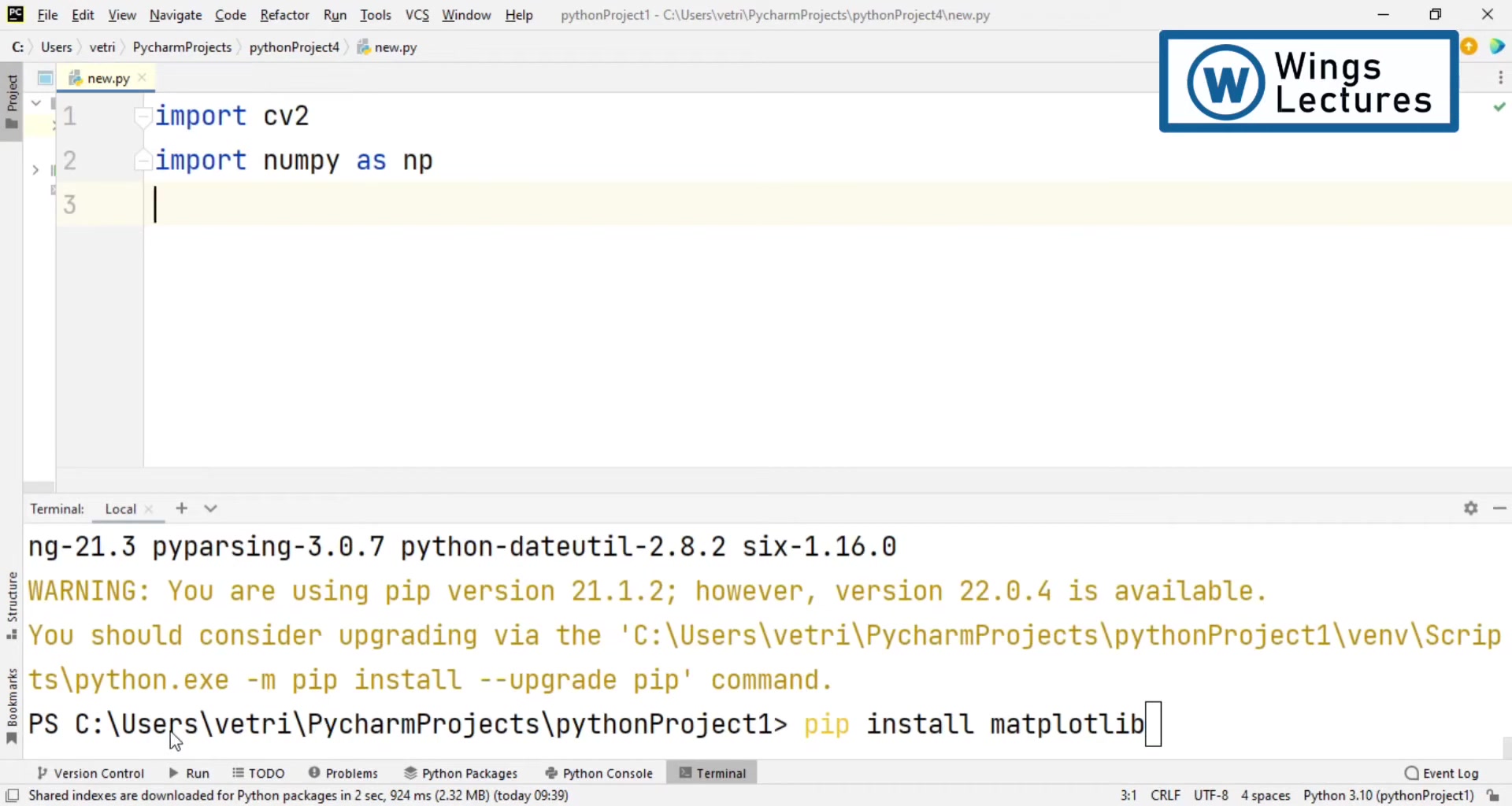

1. Installation de Matplotlib :

   pip install matplotlib

2. Installation de NumPy :

   pip install numpy

3. Installation d'OpenCV :

   pip install opencv-python

   Ces bibliothèques sont essentielles pour la manipulation d'images et la visualisation de données. NumPy fournit des tableaux multidimensionnels pour représenter les images, tandis qu'OpenCV offre des fonctions d'imagerie avancées. Une fois installées, ces bibliothèques peuvent être importées dans votre script Python.

Comprendre l'affinage d'image

L'affinage d'image est une technique visant à accentuer les détails et à améliorer la clarté des images. Il est particulièrement utile pour les images CCTV, où les détails peuvent être flous ou difficiles à discerner. L'affinage fonctionne en amplifiant les bords et les transitions dans l'image, rendant ainsi les objets plus distincts. Matplotlib peut être utilisé pour créer des filtres d'affinage personnalisés qui mettent en évidence les caractéristiques importantes de l'image.

Le principe de base de l'affinage d'image est le suivant :

• Détection des bords : Identification des zones de l'image où les changements d'intensité sont importants.
• Amplification : Augmentation de l'intensité des pixels adjacents à ces bords pour les rendre plus visibles.
• Application d'un filtre : Utilisation d'un filtre matriciel pour modifier les valeurs des pixels en fonction de leurs voisins.

Cette technique permet d'améliorer considérablement la qualité visuelle des images CCTV, rendant ainsi les détails plus nets et plus faciles à identifier.

Implémentation de l'affinage d'image avec Matplotlib

L'implémentation de l'affinage d'image avec Matplotlib implique plusieurs étapes clés, en commençant par l'importation des bibliothèques nécessaires et la lecture de l'image. Ensuite, vous devrez convertir l'image en un tableau NumPy bidimensionnel et appliquer un filtre d'affinage.

Voici un guide pas à pas :

1. Importation des bibliothèques :

   import cv2
   import numpy as np
   from matplotlib import pyplot as plt

2. Lecture de l'image :

   img = cv2.imread('chemin/vers/votre/image.jpg')

3. Conversion de l'image en RGB :

   image = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

4. Création du filtre d'affinage :

   kernel_sharpening = np.array([[-1,-1,-1],
                              [-1, 9,-1],
                              [-1,-1,-1]])

5. Application du filtre :

   sharpened = cv2.filter2D(image, -1, kernel_sharpening)

6. Affichage des résultats :

   plt.figure(figsize=(10, 10))
   plt.subplot(1, 2, 1)
   plt.imshow(image)
   plt.title('Original')
   plt.subplot(1, 2, 2)
   plt.imshow(sharpened)
   plt.title('Sharpened Image')
   plt.show()

   Ces étapes permettent d'appliquer un filtre d'affinage à l'image, améliorant ainsi sa clarté et sa netteté. L'ajustement des valeurs dans le filtre permet de modifier le niveau d'affinage souhaité.

Ajustement des paramètres pour des résultats optimaux

L'obtention de résultats optimaux en matière d'affinage d'image nécessite un ajustement minutieux des paramètres du filtre. Les valeurs dans le tableau NumPy (kernel_sharpening) déterminent la manière dont les pixels voisins sont pris en compte pour l'affinage. Voici quelques conseils pour ajuster ces paramètres :

• Intensité : Augmenter la valeur centrale (dans l'exemple, 9) accentue l'effet d'affinage, mais peut aussi introduire du bruit.
• Valeurs négatives : Les valeurs négatives autour de la valeur centrale contribuent à la détection des bords.
• Expérimentation : Il est essentiel d'expérimenter avec différentes combinaisons de valeurs pour trouver le réglage optimal pour votre image spécifique.

En ajustant ces paramètres, vous pouvez affiner l'affinage pour qu'il corresponde aux caractéristiques de vos images CCTV, en obtenant des résultats clairs et exploitables.

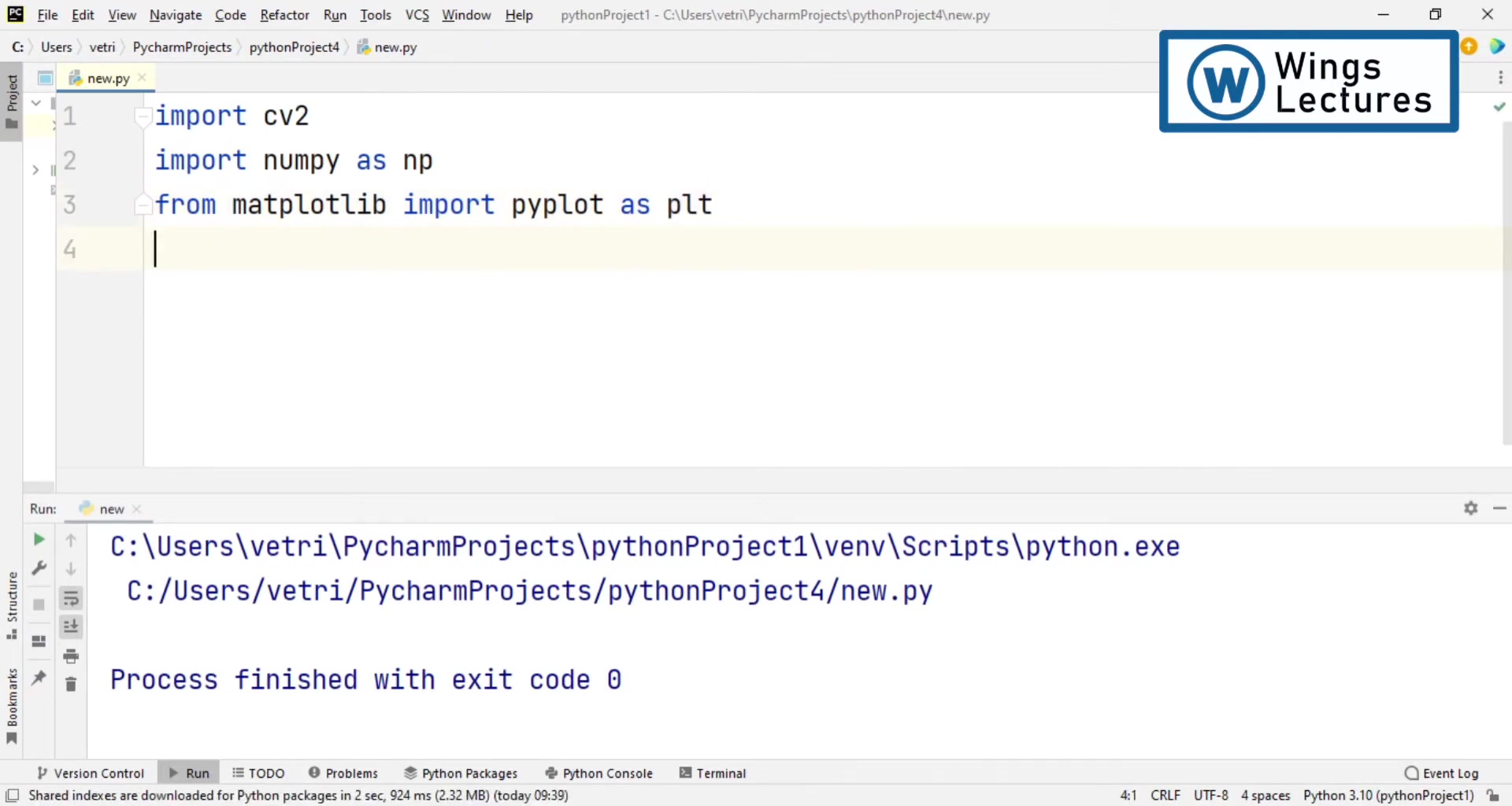

Étape 1: Importer les bibliothèques nécessaires

La première étape consiste à importer toutes les bibliothèques nécessaires pour mener à bien le processus d'affinage d'image. En incluant cv2 (OpenCV), numpy et pyplot (de Matplotlib), vous vous préparez avec les outils requis pour les opérations de traitement d'image, la manipulation de tableaux, et la visualisation des résultats. Assurez-vous que ces bibliothèques sont installées dans votre environnement Python avant de procéder.

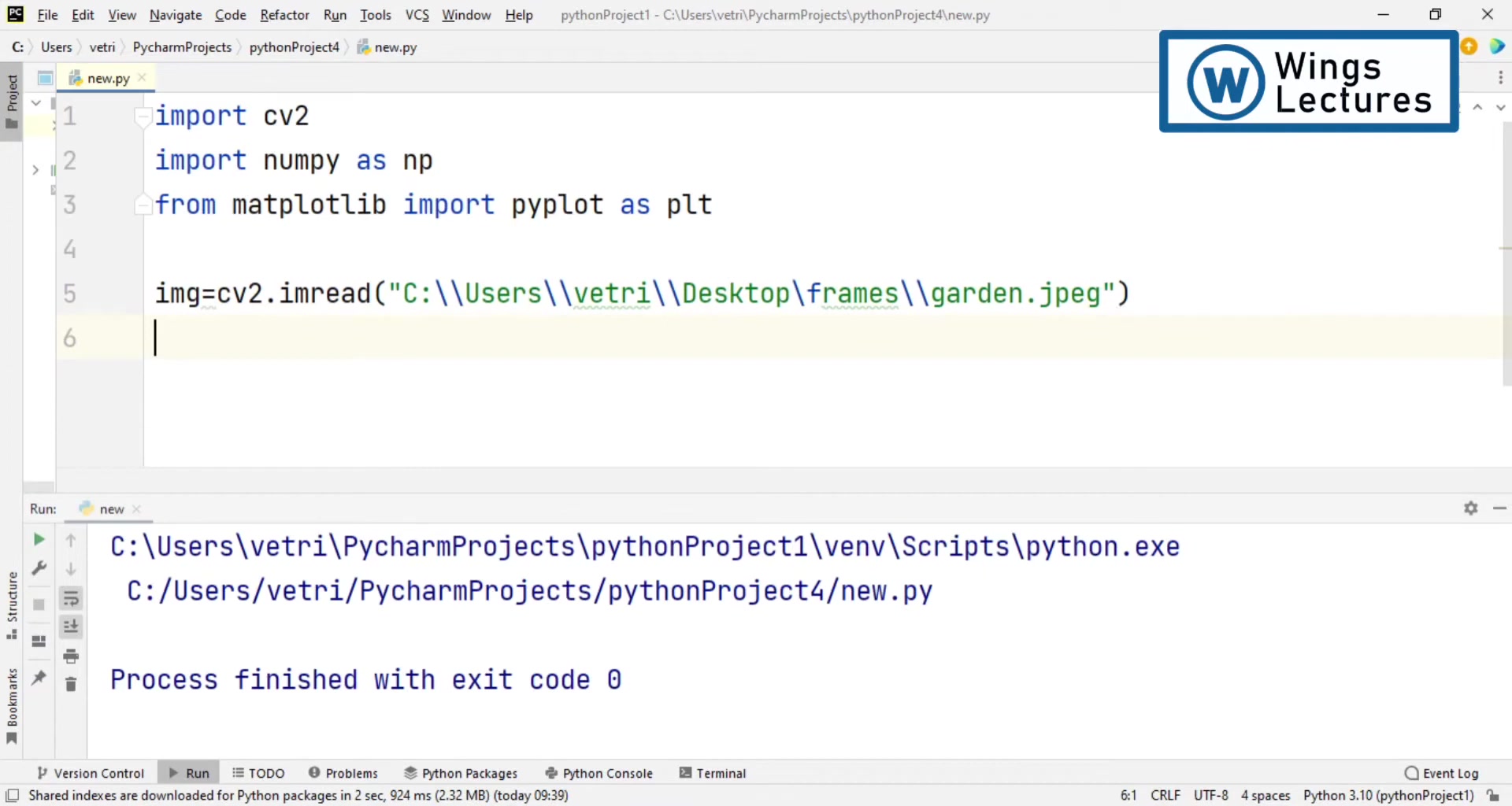

Étape 2: Charger l'image CCTV

Après avoir importé les bibliothèques, l'étape suivante est de charger l'image CCTV que vous souhaitez affiner. Utilisez cv2.imread() pour charger l'image depuis son emplacement de fichier. Cette fonction décode l'image dans un tableau multidimensionnel que Python peut comprendre et manipuler. Fournissez le chemin correct de votre image CCTV pour assurer qu'elle soit chargée avec succès dans votre environnement de travail.

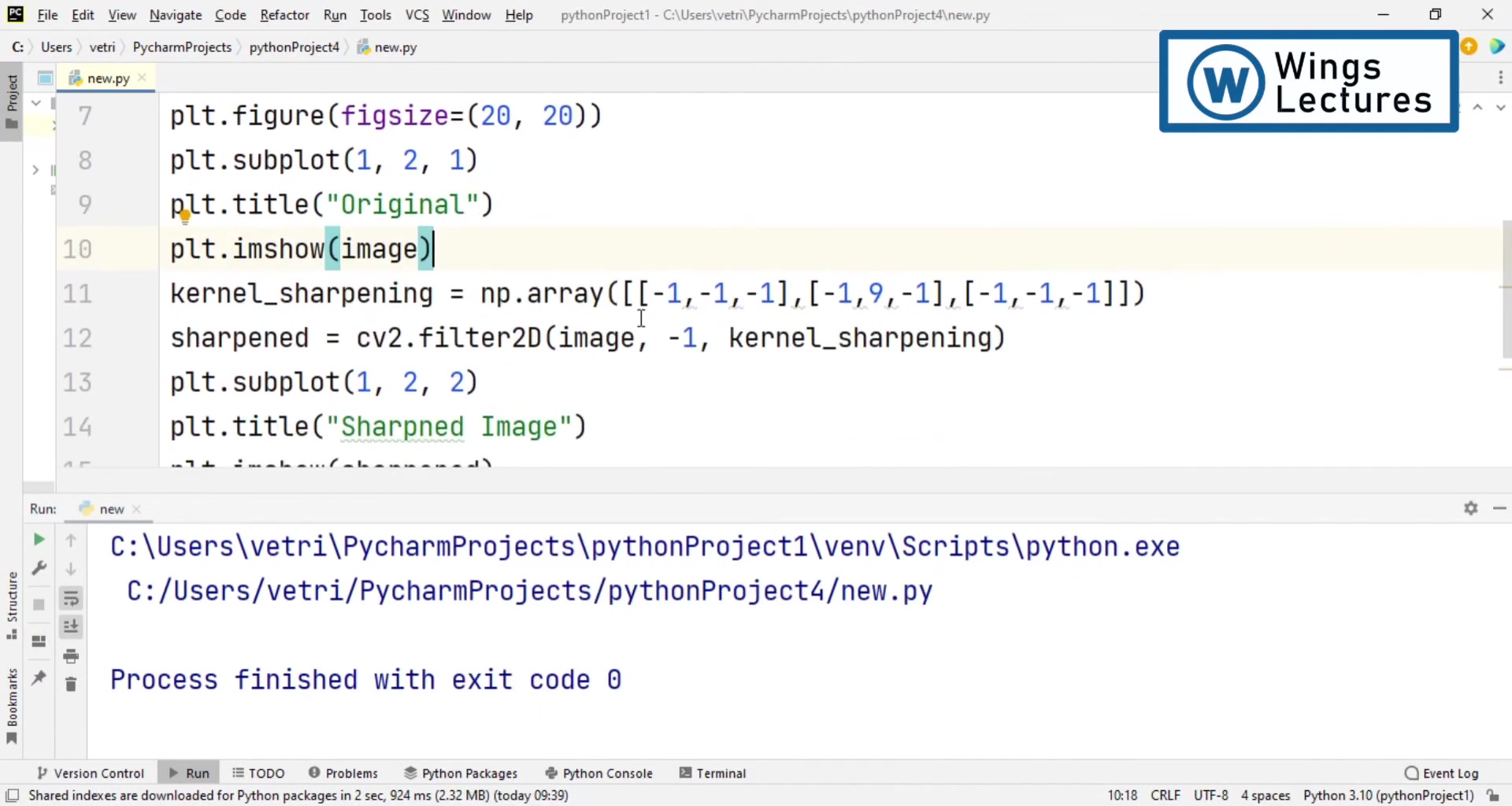

Étape 3: Définir le noyau d'affinage

Définir le noyau d'affinage est crucial pour spécifier comment l'image sera affinée. Le noyau est un tableau numérique qui définit le filtre appliqué à chaque pixel de l'image. Le noyau kernel_sharpening = np.array([[-1, -1, -1], [-1, 9, -1], [-1, -1, -1]]) est couramment utilisé pour affiner les images car il augmente le contraste des pixels par rapport à leurs voisins, accentuant ainsi les détails et les bords. Ajustez les valeurs du noyau pour modifier l'intensité de l'effet d'affinage en fonction des besoins spécifiques de l'image CCTV.

Étape 4: Appliquer le filtre d'affinage

Avec le noyau d'affinage défini, l'étape suivante consiste à l'appliquer à l'image CCTV chargée. La fonction cv2.filter2D() est utilisée pour cette étape, appliquant le noyau à l'image et produisant une version affinée. Cette fonction prend trois arguments principaux: l'image source, la profondeur de la destination (généralement -1, ce qui signifie la même que la source), et le noyau lui-même. Le résultat est une image où les détails sont plus nets et plus clairs.

Étape 5: Afficher le résultat de l'image

Après l'application du filtre d'affinage, la dernière étape consiste à afficher l'image résultante. Utiliser Matplotlib pour cette étape permet une visualisation directe dans l'environnement Python. Le code affichera deux sous-tracés côte à côte: l'image originale et l'image affinée, permettant une comparaison facile de l'amélioration. Les titres sont ajoutés pour indiquer clairement quel sous-tracé correspond à quelle image. Enfin, plt.show() affiche les images, complétant le processus et fournissant une évaluation visuelle de l'efficacité du noyau d'affinage.
