Créer un graphique à colonnes empilées dans Adobe Illustrator

Dans ce guide complet, explorez le processus étape par étape de création d'un graphique à colonnes empilées convaincant dans Adobe Illustrator. Nous allons démystifier les aspects essentiels de la visualisation de données au sein d'Illustrator, en offrant des aperçus précieux à ceux qui cherchent à améliorer leurs projets de conception et leurs présentations de données. Que vous soyez un graphiste chevronné ou un débutant, cette plongée approfondie vous donnera les connaissances nécessaires pour exploiter le potentiel des graphiques à colonnes empilées et créer des visualisations percutantes pour vos données. Suivez-nous pour maîtriser cet outil puissant et rationaliser votre flux de travail.

Préparation du terrain : sélection de l'outil graphique adéquat

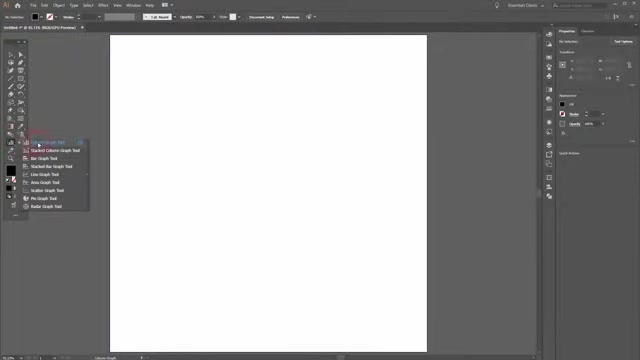

La visualisation de données est un élément essentiel du design moderne, et les graphiques à colonnes empilées sont un moyen polyvalent d'afficher des informations de manière claire et concise. Adobe Illustrator, avec ses puissantes capacités graphiques, offre une plate-forme robuste pour créer ces visualisations. Pour commencer, ouvrez Adobe Illustrator et créez un nouveau document. L'approche initiale ressemble à celle d'un graphique à barres empilées. L'étape cruciale est de sélectionner l'outil Graphique à colonnes empilées dans la barre d'outils.

Cet outil spécialisé est conçu pour gérer les subtilités de l'empilement des données en colonnes. Maintenez la touche Maj enfoncée et faites glisser votre curseur pour définir la zone du graphique. Cette action lance automatiquement une fenêtre de tableur – votre toile pour saisir les données qui alimenteront votre création graphique.

Importation et organisation des données

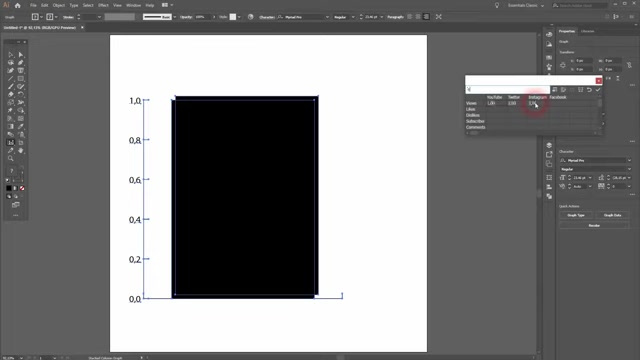

La fenêtre de tableur qui s'ouvre est l'endroit où vos données prennent forme. La première cellule doit être laissée intentionnellement vide. Ensuite, entrez avec précision vos paramètres de données, en vous assurant que chaque paramètre correspond à une colonne du graphique. Dans le contexte des médias sociaux, vous pouvez avoir des catégories telles que YouTube, Twitter, Instagram et Facebook

. Ces catégories représentent votre axe des abscisses (l'axe horizontal). Sur le côté gauche, définissez votre axe des ordonnées (l'axe vertical) avec des paramètres tels que les vues, les mentions J'aime, les mentions Je n'Aime pas, les abonnés et les commentaires. Les catégories sur le dessus ne représentent plus l'axe des X. Remplissez maintenant méticuleusement le tableur avec les valeurs correspondantes pour chaque catégorie de médias sociaux et chaque paramètre. Assurez-vous que les données sont exactes et organisées de manière claire, car cela aura un impact direct sur l'exactitude du graphique. Illustrator utilise ces données pour générer les colonnes empilées, où chaque segment d'une colonne représente la valeur d'une catégorie spécifique. Ce processus permet une visualisation claire et comparative des performances des différentes plateformes de médias sociaux en fonction de paramètres définis.

Personnalisation de l'apparence du graphique

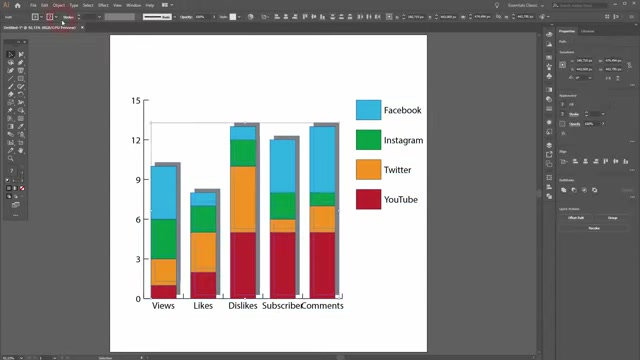

Une fois vos données entrées dans le tableur, Illustrator génère automatiquement un graphique à colonnes empilées de base

. Cependant, son apparence initiale peut ne pas répondre à vos besoins esthétiques ou communicationnels. Pour personnaliser le graphique, utilisez l'outil Sélection pour le sélectionner. Un menu clic droit révèle une option Type. Explorez les différentes options de personnalisation disponibles. Les ajustements courants incluent la suppression des ombres portées pour une esthétique plus propre, ou le réglage de la position de la légende pour améliorer la lisibilité . Il est également possible de modifier la largeur des colonnes et l'espacement entre les groupes de colonnes. Ces ajustements subtils peuvent avoir un impact significatif sur la clarté visuelle du graphique et sa capacité à transmettre efficacement les informations. Expérimentez avec différentes combinaisons jusqu'à ce que vous obteniez un graphique à la fois visuellement attrayant et qui mette en valeur vos données de la meilleure façon possible.

Couleurs et styles améliorés pour l'impact visuel

La couleur est un outil puissant dans la visualisation de données, capable d'attirer l'attention et de différencier les catégories. Pour modifier les couleurs de votre graphique à colonnes empilées, utilisez l'outil Sélection directe. Cet outil vous permet de sélectionner des segments de colonnes individuels

. Une fois qu'un segment est sélectionné, choisissez une nouvelle couleur dans le panneau Nuancier ou le sélecteur de couleurs. Appliquez la couleur souhaitée en cliquant sur le sélecteur de couleurs de remplissage de la barre d'outils. Répétez ce processus pour chaque segment du graphique, en utilisant un jeu de couleurs stratégique qui correspond à votre marque ou qui met en évidence des tendances spécifiques dans les données . Il est également possible de modifier la couleur de l'ombre des colonnes. Ce sont la les étapes permettant d'ajuster l'impact visuel du graphique et de garantir qu'il communique efficacement les informations souhaitées.

Regroupement et redimensionnement pour une intégration transparente

Lorsque votre graphique à colonnes empilées prend forme, vous pouvez avoir besoin de le redimensionner ou de l'intégrer dans une disposition plus large. Cependant, Illustrator traite initialement le graphique comme un groupe d'objets connectés, ce qui rend le redimensionnement direct difficile. Pour résoudre ce problème, vous devez d'abord dissocier le graphique. Accédez à l'onglet Objet puis cliquez sur Dissocier. Cela déCompose le graphique en éléments individuels, permettant un redimensionnement et un positionnement plus flexibles . Une fois que vous avez terminé les ajustements nécessaires, il est essentiel de regrouper à nouveau tous les éléments du graphique. Cela garantit que le graphique est traité comme une seule unité, évitant ainsi des déplacements accidentels ou un désalignement. Sélectionnez tous les éléments du graphique à l'Aide de l'outil Sélection, puis cliquez avec le bouton droit de la souris et choisissez Grouper. Ce processus finalise la création de votre graphique à colonnes empilées, prêt à être intégré de manière transparente dans vos conceptions ou présentations.

Maîtriser l'outil Sélection de groupe pour un raffinement ciblé

L'outil Sélection de groupe dans Adobe Illustrator offre une précision inégalée pour modifier des éléments spécifiques dans votre graphique à colonnes empilées. Contrairement à l'outil Sélection standard, qui sélectionne des objets entiers, l'outil Sélection de groupe vous permet de choisir des segments de colonnes individuels, des étiquettes ou d'autres composants sans affecter le reste du graphique. Pour exploiter cet outil puissant, cliquez dessus dans la barre d'outils. Ensuite, cliquez avec précaution sur l'élément que vous souhaitez modifier . Un autre clic peut être nécessaire pour atteindre la partie souhaitée de l'illustration. Cet outil est particulièrement utile pour ajuster des couleurs individuelles, modifier la taille de police d'étiquettes spécifiques ou modifier le positionnement de certains éléments. Il rationalise le processus de réglage fin de votre graphique et garantit que chaque détail répond à vos exigences exactes. En utilisant l'outil Sélection de groupe, vous pouvez obtenir un niveau de contrôle et de précision qui améliore considérablement l'impact visuel global et la clarté de votre graphique à colonnes empilées.

Stratégies d'optimisation du texte : lisibilité et clarté

La lisibilité du texte est primordiale dans tout graphique à colonnes empilées. Pour optimiser le texte de votre graphique, commencez par sélectionner toutes les étiquettes d'axe qui pourraient être illisibles en raison de la taille ou de la police. Une fois sélectionnées, utilisez les paramètres de caractère dans le panneau Propriétés pour ajuster la taille de la police, le style et la couleur afin d'assurer la clarté . Il est également essentiel de tenir compte du crénage (l'espace entre les lettres) et de l'interlignage (l'espace entre les lignes) pour améliorer la lisibilité globale. Si certaines étiquettes se chevauchent, envisagez de raccourcir le texte ou d'utiliser une police plus petite pour éviter l'encombrement. Pour éviter les chevauchements, il est possible de supprimer le trait de la forme. De plus, explorez les options d'orientation du texte, telles que la rotation des étiquettes horizontalement ou verticalement, pour les adapter à la conception du graphique . En mettant en œuvre ces stratégies d'optimisation du texte, vous pouvez garantir que votre graphique à colonnes empilées est non seulement visuellement attrayant, mais également facile à comprendre, permettant aux lecteurs de saisir facilement les informations clés qu'il transmet.

Suivez ces étapes :

Bien sûr, voici les étapes sur la façon de l'utiliser:

1. Sélectionnez l'outil Graphique à colonnes empilées.
2. Faites glisser pour créer le graphique.
3. Entrez les données dans le tableur.
4. Personnalisez le graphique à colonnes.
5. Ajustez les couleurs et les polices, si nécessaire.
6. Regroupez et redimensionnez le graphique à colonnes empilées.
