Dominando a Ferramenta de Gráficos do Illustrator: Um Guia Completo

O Adobe Illustrator é uma ferramenta poderosa para design gráfico, oferecendo uma vasta gama de recursos para criar desde logotipos até ilustrações complexas. Uma das funcionalidades menos exploradas, mas extremamente útil, é a ferramenta de gráficos. Com ela, designers podem transformar dados brutos em infográficos visuais atraentes e informativos. Este artigo explora a fundo essa ferramenta, fornecendo um guia completo para você dominar a criação de gráficos no Illustrator.

O que é a Ferramenta de Gráficos?

A ferramenta de gráficos do Adobe Illustrator é um conjunto de recursos que permitem criar representações visuais de dados quantitativos. Em vez de simplesmente apresentar números em uma tabela, você pode usar gráficos para destacar tendências, comparar valores e comunicar informações de forma clara e impactante. Essa ferramenta é ideal para designers que precisam criar relatórios, apresentações, materiais de marketing ou qualquer outro tipo de documento que exija visualização de dados. A ferramenta oferece diversos tipos de gráficos, como colunas, barras, linhas, pizza e radar, cada um adequado para diferentes tipos de dados e propósitos comunicativos. É uma das ferramentas mais importantes para criação de infográficos no Illustrator.

Acessando a Ferramenta de Gráficos

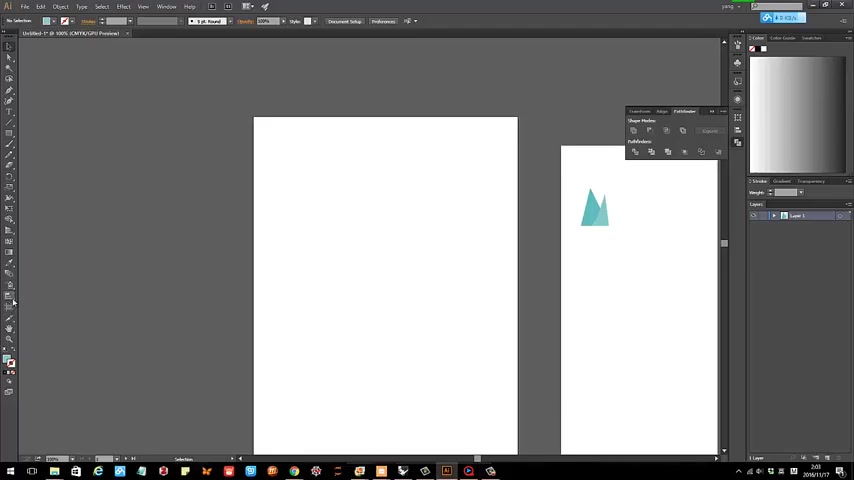

Para começar a usar a ferramenta de gráficos, localize-a na barra de ferramentas do Illustrator. Geralmente, ela está agrupada com outras ferramentas de desenho e edição. Se você não a encontrar, clique e segure o ícone de uma ferramenta visível para exibir um menu com opções adicionais. A partir daí, você pode selecionar a ferramenta de gráficos desejada.

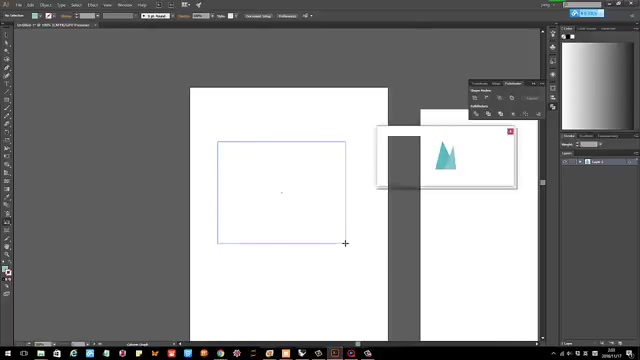

Você verá várias opções, como a ferramenta de gráfico de colunas, a ferramenta de gráfico de barras, a ferramenta de gráfico de linhas e assim por diante. Cada uma dessas ferramentas cria um tipo específico de gráfico, então escolha aquela que melhor se adapta aos seus dados e ao objetivo da sua visualização. Ao selecionar a ferramenta, você poderá desenhar uma caixa na área de trabalho para definir o tamanho do seu gráfico. Em seguida, uma janela de dados será aberta, permitindo que você insira seus dados diretamente ou importe de um arquivo externo.

Tipos de Gráficos Disponíveis

A ferramenta de gráficos do Illustrator oferece uma variedade de tipos de gráficos, cada um com suas próprias características e vantagens. Vamos explorar alguns dos mais comuns:

• Gráfico de Colunas: Ideal para comparar diferentes categorias de dados. As colunas representam os valores de cada categoria, facilitando a identificação de quais categorias têm os valores mais altos ou mais baixos.
• Gráfico de Barras: Similar ao gráfico de colunas, mas com as barras dispostas horizontalmente. Útil quando as etiquetas das categorias são longas e precisam de mais espaço.
• Gráfico de Linhas: Perfeito para mostrar tendências ao longo do tempo. As linhas conectam os pontos de dados, permitindo que você veja como os valores mudam em um determinado período.
• Gráfico de Pizza: Representa a proporção de cada categoria em relação ao todo. Cada fatia da pizza corresponde a uma categoria, e o tamanho da fatia indica sua porcentagem do total.
• Gráfico de Dispersão: Mostra a relação entre duas variáveis. Cada ponto no gráfico representa um par de valores, permitindo que você identifique padrões e correlações.
• Gráfico de Radar: Exibe dados multivariados em um formato circular. Cada eixo representa uma variável, e os valores são plotados ao longo dos eixos, criando uma forma que facilita a comparação entre diferentes conjuntos de dados.

Inserindo Dados Manualmente

Após selecionar o tipo de gráfico e desenhar a caixa na área de trabalho, uma janela de dados será aberta. É nessa janela que você irá inserir os dados que serão representados no gráfico. A janela de dados se assemelha a uma planilha, com linhas e colunas. Cada linha representa uma série de dados, e cada coluna representa uma categoria. Para inserir os dados manualmente, clique em uma célula e digite o valor desejado. Pressione a tecla Tab para mover para a próxima célula na mesma linha, ou pressione Enter para mover para a primeira célula da próxima linha.

É importante garantir que os dados sejam inseridos corretamente, pois qualquer erro pode afetar a precisão do gráfico. Você pode editar os dados a qualquer momento, clicando na célula desejada e fazendo as alterações necessárias. Para adicionar novas séries ou categorias, clique nos botões correspondentes na parte superior da janela de dados. Se precisar excluir uma série ou categoria, selecione-a e clique no botão de exclusão.

Importando Dados de um Arquivo Externo

Se você já possui seus dados em um arquivo externo, como uma planilha do Excel ou um arquivo CSV, pode importá-los diretamente para o Illustrator. Isso economiza tempo e evita erros de digitação. Para importar dados de um arquivo externo, clique no botão de importação na parte superior da janela de dados. Uma caixa de diálogo será aberta, permitindo que você navegue até o arquivo desejado. Selecione o arquivo e clique em Abrir. O Illustrator irá analisar o arquivo e importar os dados para a janela de dados. É importante que o arquivo esteja formatado corretamente para que a importação seja bem-sucedida. Cada coluna do arquivo deve corresponder a uma categoria, e cada linha deve corresponder a uma série de dados. Se o arquivo contiver cabeçalhos, certifique-se de que eles estejam na primeira linha e que o Illustrator esteja configurado para reconhecê-los. Após a importação, revise os dados para garantir que tudo esteja correto. Faça as edições necessárias e clique no botão Aplicar para atualizar o gráfico.

Ajustando Cores e Estilos

Uma das vantagens de usar a ferramenta de gráficos do Illustrator é a capacidade de personalizar cada detalhe visual. Você pode ajustar as cores das colunas, barras, linhas ou fatias de pizza para combinar com a identidade visual da sua marca ou para destacar informações importantes. Para alterar as cores, selecione o gráfico e clique no ícone de preenchimento na barra de ferramentas. Em seguida, escolha a cor desejada no painel de cores. Você também pode usar gradientes e padrões para criar efeitos visuais mais interessantes. Além das cores, você pode ajustar os estilos das linhas, como espessura, tipo de traço e extremidades. Para fazer isso, selecione a linha e clique no painel de traçado. Experimente diferentes estilos para encontrar aquele que melhor se adapta ao seu gráfico. Você também pode adicionar efeitos especiais, como sombras e brilhos, para dar mais profundidade e dimensão ao seu gráfico. No entanto, use esses efeitos com moderação para não sobrecarregar a visualização.

Formatando Fontes e Textos

A formatação das fontes e textos é crucial para garantir que seu gráfico seja legível e compreensível. Escolha fontes que sejam claras e fáceis de ler, e ajuste o tamanho e o estilo para que os textos se destaquem. Para formatar as fontes, selecione o texto desejado e clique no painel de caracteres. Lá, você pode alterar a fonte, o tamanho, o estilo (negrito, itálico, sublinhado), o espaçamento entre letras e linhas, e outros atributos. Certifique-se de que as etiquetas das categorias e os títulos dos eixos estejam formatados de forma consistente. Use cores que contrastem com o fundo para garantir que os textos sejam facilmente visíveis. Evite usar muitas fontes diferentes em um mesmo gráfico, pois isso pode criar uma aparência confusa e desorganizada. Limite-se a duas ou três fontes no máximo.

Adicionando Rótulos e Legendas

Rótulos e legendas são essenciais para fornecer contexto e explicar o que os dados representam. Adicione rótulos aos eixos para indicar as unidades de medida e as categorias. Inclua uma legenda para identificar as diferentes séries de dados. Para adicionar rótulos, selecione o gráfico e clique na ferramenta de texto. Em seguida, clique no local onde você deseja inserir o rótulo e digite o texto desejado. Formate o texto usando o painel de caracteres para garantir que ele seja legível e consistente com o restante do gráfico. Para adicionar uma legenda, selecione o gráfico e clique no menu Objeto > Gráfico > Legenda. O Illustrator irá gerar automaticamente uma legenda com as etiquetas das séries de dados. Você pode personalizar a legenda ajustando as cores, as fontes e o layout. Coloque a legenda em um local onde ela não obstrua a visualização dos dados.

Substituindo Colunas e Barras por Objetos Customizados

Uma das opções mais criativas que o Illustrator oferece é a possibilidade de substituir as colunas e barras tradicionais por objetos ou ícones customizados. Isso permite criar gráficos visualmente mais atraentes e personalizados. Para fazer isso, crie um objeto no Illustrator que você deseja usar como substituto para as colunas ou barras. Pode ser um ícone, uma forma geométrica ou qualquer outro elemento gráfico. Em seguida, selecione o gráfico e clique no menu Objeto > Gráfico > Colunas. Na caixa de diálogo que se abre, selecione a opção "Objeto personalizado" e escolha o objeto que você criou. O Illustrator irá substituir as colunas ou barras do gráfico pelo objeto selecionado. Você pode ajustar o tamanho e o espaçamento dos objetos para criar o efeito visual desejado. Lembre-se de que o objeto deve ser escalável para que ele possa representar diferentes valores de dados. Essa técnica é ideal para criar infográficos visualmente impactantes e memoráveis. Por exemplo, se você estiver criando um gráfico sobre vendas de maçãs, pode substituir as colunas por ícones de maçãs.
