Nhập Dữ Liệu Logic Analyzer vào Module Pattern Generator

Trong bài viết này, chúng ta sẽ khám phá quy trình từng bước để nhập dữ liệu từ logic analyzer vào module pattern generator. Việc này rất quan trọng để kiểm tra, xác minh và phát triển các thiết bị điện tử phức tạp. Bằng cách làm chủ quy trình này, kỹ sư và nhà phát triển có thể tối ưu hóa quy trình làm việc, giảm thiểu sai sót và nâng cao hiệu quả tổng thể của dự án. Hãy cùng tìm hiểu cách thực hiện một cách chính xác và hiệu quả.

Logic Analyzer là gì?

Logic analyzer là một công cụ quan trọng trong việc gỡ lỗi và phân tích các hệ thống số. Nó cho phép kỹ sư ghi lại và hiển thị tín hiệu số theo thời gian, giúp họ hiểu rõ hành vi của mạch điện. Logic analyzer đặc biệt hữu ích khi làm việc với các hệ thống phức tạp, nơi mà việc đo lường bằng oscilloscope thông thường không đủ để nắm bắt tất cả các chi tiết. Ví dụ, trong quá trình phát triển một hệ thống nhúng, logic analyzer có thể được sử dụng để kiểm tra giao tiếp giữa các thành phần khác nhau, xác định các vấn đề về thời gian và xác minh tính đúng đắn của dữ liệu.

Điều này không chỉ giúp tiết kiệm thời gian mà còn tăng độ tin cậy của sản phẩm cuối cùng. Sự kết hợp giữa khả năng thu thập dữ liệu chi tiết và các công cụ phân tích mạnh mẽ làm cho logic analyzer trở thành một phần không thể thiếu trong bộ công cụ của bất kỳ kỹ sư điện tử nào.

Pattern Generator là gì?

Pattern generator, hay còn gọi là bộ tạo mẫu, là một thiết bị được sử dụng để tạo ra các tín hiệu số hoặc analog theo một mẫu nhất định. Nó thường được sử dụng để kiểm tra và xác minh hoạt động của các mạch điện, hệ thống số hoặc phần mềm. Pattern generator có thể tạo ra các tín hiệu đơn giản như xung vuông, sóng sin hoặc các tín hiệu phức tạp hơn như chuỗi dữ liệu, giao thức truyền thông, hoặc các tín hiệu tùy chỉnh. Trong quá trình thiết kế và kiểm tra một hệ thống, pattern generator được dùng để kích thích các đầu vào của hệ thống, sau đó phân tích các đầu ra để đảm bảo rằng hệ thống hoạt động đúng như mong đợi. Ví dụ, khi kiểm tra một mạch giao tiếp, pattern generator có thể tạo ra các gói dữ liệu theo giao thức cụ thể và gửi chúng vào mạch, trong khi logic analyzer ghi lại các phản hồi của mạch để xác định xem mạch có xử lý dữ liệu đúng cách hay không. Pattern generator là một công cụ linh hoạt và mạnh mẽ, cho phép kỹ sư thực hiện các thử nghiệm phức tạp và đảm bảo chất lượng của sản phẩm.

Tại sao cần nhập dữ liệu logic analyzer vào pattern generator?

Việc nhập dữ liệu từ logic analyzer vào pattern generator mang lại nhiều lợi ích quan trọng trong quá trình phát triển và kiểm tra hệ thống. Đầu tiên, nó cho phép kỹ sư tái tạo các điều kiện hoạt động thực tế của hệ thống. Dữ liệu thu thập được từ logic analyzer có thể được sử dụng để tạo ra các mẫu tín hiệu đầu vào cho pattern generator, giúp kiểm tra hệ thống trong các tình huống giống hệt như khi nó hoạt động thực tế. Thứ Hai, việc này giúp tự động hóa quá trình kiểm tra. Thay vì phải tạo ra các mẫu tín hiệu thủ công, kỹ sư có thể sử dụng dữ liệu đã thu thập để tạo ra các mẫu tự động, giảm thiểu sai sót và tiết kiệm thời gian. Cuối cùng, nó giúp xác minh và tối ưu hóa thiết kế. Bằng cách sử dụng pattern generator để tái tạo các tín hiệu phức tạp và logic analyzer để phân tích các phản hồi của hệ thống, kỹ sư có thể xác định các vấn đề tiềm ẩn và tối ưu hóa thiết kế để đạt được hiệu suất tốt nhất. Ví dụ, trong quá trình phát triển một giao thức truyền thông, dữ liệu thu thập được từ logic analyzer có thể được sử dụng để tạo ra các mẫu tín hiệu đầu vào cho Pattern Generator, giúp kiểm tra khả năng xử lý các tình huống lỗi và tối ưu hóa giao thức để đảm bảo tính ổn định và hiệu quả.

Chuẩn bị dữ liệu từ Logic Analyzer

Trước khi bắt đầu quá trình nhập dữ liệu, bạn cần đảm bảo rằng dữ liệu từ logic analyzer đã được chuẩn bị đúng cách. Điều này bao gồm việc thu thập dữ liệu cần thiết, làm sạch dữ liệu và định dạng dữ liệu sao cho phù hợp với yêu cầu của pattern generator.

1. Thu thập dữ liệu: Sử dụng logic analyzer để thu thập dữ liệu từ hệ thống cần kiểm tra. Đảm bảo rằng bạn đã cấu hình logic analyzer để ghi lại tất cả các tín hiệu quan trọng và các sự kiện liên quan.

2. Làm sạch dữ liệu: Kiểm tra dữ liệu đã thu thập và loại bỏ bất kỳ thông tin không cần thiết hoặc gây nhiễu. Điều này có thể bao gồm việc loại bỏ các khoảng thời gian không hoạt động, các tín hiệu không liên quan hoặc các sự kiện lỗi.

3. Định dạng dữ liệu: Chuyển đổi dữ liệu đã làm sạch thành một định dạng mà pattern generator có thể hiểu được. Thông thường, định dạng CSV (Comma Separated Values) hoặc định dạng nhị phân được sử dụng. Hãy đảm bảo rằng dữ liệu đã được định dạng đúng cách và tuân thủ các quy tắc của pattern generator.

Ví dụ: Nếu bạn đang sử dụng một logic analyzer của Keysight Technologies, bạn có thể sử dụng phần mềm đi kèm để xuất dữ liệu sang định dạng CSV. Sau đó, bạn có thể sử dụng một trình soạn thảo văn bản hoặc phần mềm bảng tính để làm sạch và định dạng dữ liệu trước khi nhập vào pattern generator.

Cấu hình Keysight Logic Analyzer để xuất dữ liệu

Keysight Technologies cung cấp các logic analyzer mạnh mẽ, cho phép bạn thu thập và xuất dữ liệu một cách linh hoạt. Dưới đây là các bước để cấu hình Keysight Logic Analyzer để xuất dữ liệu phù hợp với pattern generator:

1. Kết nối và Cấu hình:

• Đảm bảo rằng logic analyzer đã được kết nối đúng cách với hệ thống cần kiểm tra.
• Cấu hình logic analyzer để ghi lại các tín hiệu quan trọng và các sự kiện liên quan.

2. Chọn Định Dạng Xuất:

• Mở phần mềm điều khiển logic analyzer trên máy tính.
• Chọn tùy chọn xuất dữ liệu (Export).
• Chọn định dạng CSV (Comma Separated Values) hoặc định dạng nhị phân (Binary) tùy thuộc vào yêu cầu của pattern generator.

3. Tùy Chỉnh Phạm Vi Dữ Liệu (Data Range):

• Trong cửa sổ xuất dữ liệu, bạn sẽ thấy tùy chọn Data Range.
• Chọn phạm vi dữ liệu bạn muốn xuất. Bạn có thể chọn xuất toàn bộ dữ liệu đã thu thập (All Data) hoặc một phần dữ liệu cụ thể (Subset of Data).
• Nếu chỉ muốn xuất một phần dữ liệu, hãy xác định khoảng thời gian hoặc các sự kiện cụ thể mà bạn quan tâm.

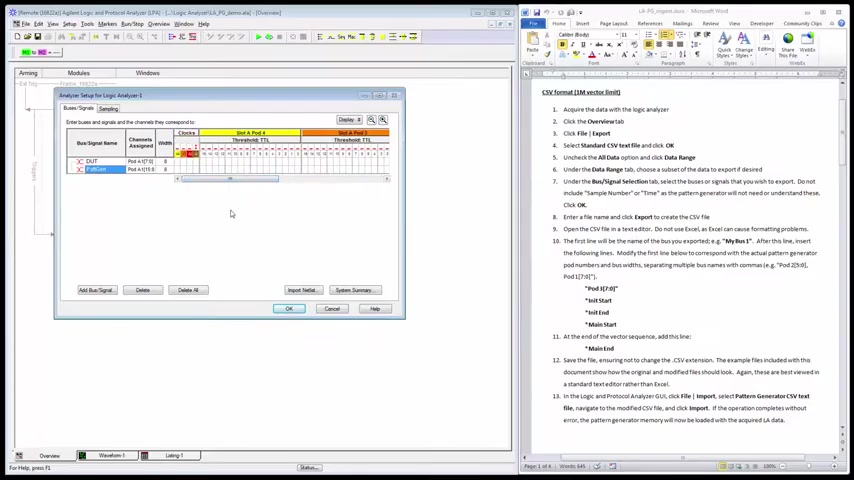

4. Chọn Tín Hiệu (Bus/Signal Selection):

• Chọn các tín hiệu bạn muốn xuất.
• Bạn có thể chọn các bus hoặc tín hiệu riêng lẻ.
• Đảm bảo rằng bạn đã chọn đúng các tín hiệu cần thiết để tái tạo lại mẫu tín hiệu trên pattern generator.

5. Xuất Dữ Liệu:

• Sau khi đã cấu hình tất cả các tùy chọn, nhấn nút Export để xuất dữ liệu.
• Chọn vị trí lưu trữ và đặt tên cho file dữ liệu đã xuất.

Ví dụ:

Bạn có một logic analyzer Keysight và muốn xuất dữ liệu về giao tiếp SPI giữa hai vi điều khiển.

1. Kết nối logic analyzer với các chân SPI (SCK, MISO, MOSI, SS) của vi điều khiển.
2. Cấu hình logic analyzer để ghi lại các tín hiệu này trong quá trình giao tiếp.
3. Mở phần mềm điều khiển logic analyzer, chọn Export, chọn định dạng CSV.
4. Chọn Data Range là All Data để xuất toàn bộ quá trình giao tiếp.
5. Chọn các tín hiệu SPI (SCK, MISO, MOSI, SS) trong Bus/Signal Selection.
6. Xuất dữ liệu vào file spi_communication.csv.

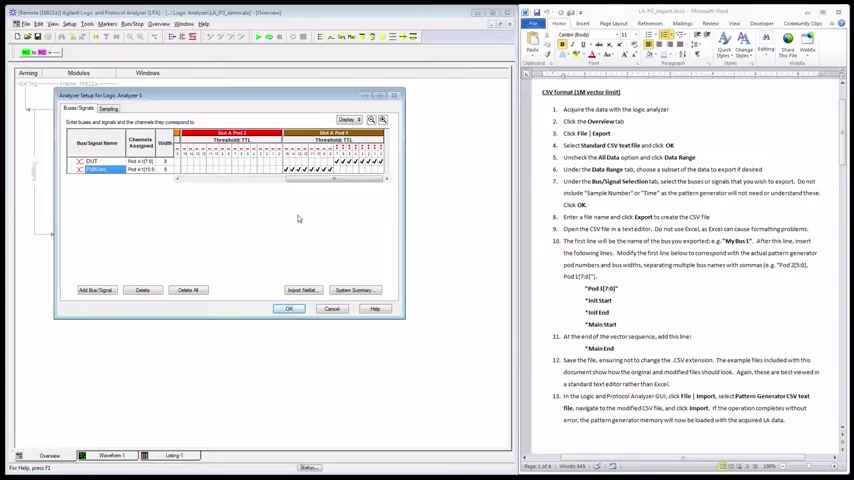

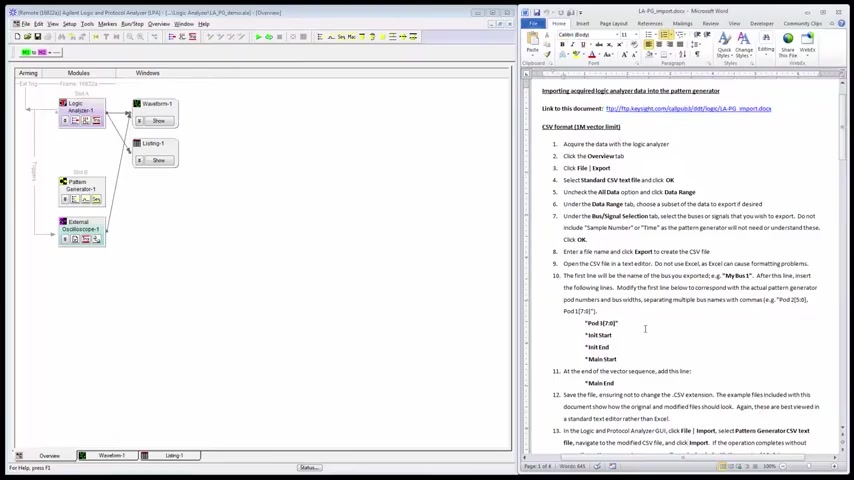

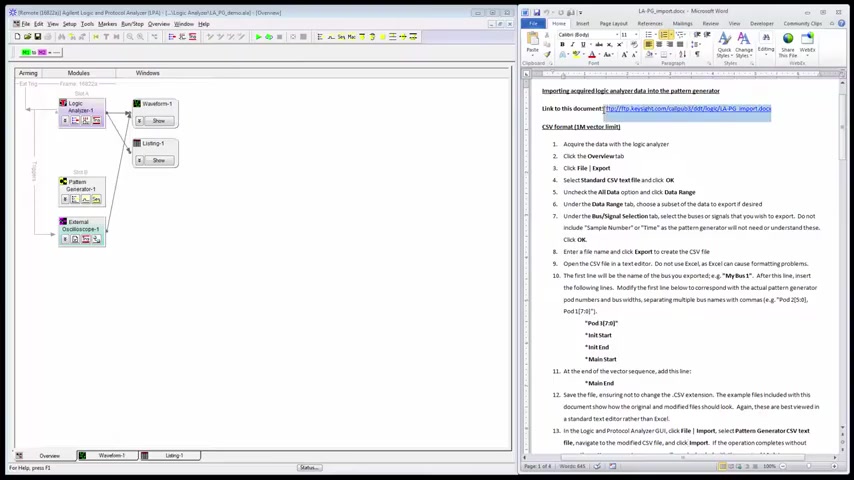

Chỉnh sửa File CSV để tương thích với Pattern Generator

Sau khi xuất dữ liệu từ logic analyzer sang định dạng CSV, bạn cần chỉnh sửa file CSV này để đảm bảo nó tương thích với pattern generator. Việc này bao gồm việc thêm các header cần thiết, định dạng lại dữ liệu và loại bỏ các thông tin không cần thiết.

1. Mở File CSV: Sử dụng một trình soạn thảo văn bản (ví dụ: Notepad++, Sublime Text) hoặc phần mềm bảng tính (ví dụ: Microsoft Excel, Google Sheets) để mở file CSV đã xuất.

2. Thêm Header: Pattern generator thường yêu cầu các header cụ thể để xác định các tín hiệu và các thông số. Thêm các header này vào đầu file CSV. Header có thể bao gồm tên của các tín hiệu, độ rộng của bus, và các thông tin khác. Ví dụ, nếu bạn muốn tạo một mẫu tín hiệu cho một bus 8-bit, bạn có thể thêm header như sau:

"My Bus [7:0]"

3. Định Dạng Lại Dữ Liệu: Đảm bảo rằng dữ liệu trong file CSV được định dạng đúng cách. Mỗi dòng trong file CSV phải tương ứng với một mẫu tín hiệu và các giá trị của các tín hiệu phải được phân tách bằng dấu phẩy. Ví dụ, nếu bạn có một bus 8-bit, mỗi dòng trong file CSV có thể trông như sau:

0,1,0,1,0,1,0,1

4. Thêm Các Thông Số Khác (Nếu Cần): Tùy thuộc vào yêu cầu của pattern generator, bạn có thể cần thêm các thông số khác vào file CSV. Ví dụ, bạn có thể cần thêm thông tin về tốc độ xung nhịp, độ trễ, hoặc các sự kiện đặc biệt.

5. Lưu File CSV: Sau khi đã chỉnh sửa file CSV, lưu lại file với định dạng CSV. Đảm bảo rằng bạn đã lưu file với encoding UTF-8 để tránh các vấn đề về ký tự đặc biệt.

Ví dụ:

Bạn có file CSV xuất từ logic analyzer và muốn chỉnh sửa nó để tương thích với pattern generator.

1. Mở file CSV bằng Notepad++.
2. Thêm header "My Bus [7:0]" vào đầu file.
3. Đảm bảo mỗi dòng dữ liệu chứa 8 giá trị (0 hoặc 1) phân tách bằng dấu phẩy.
4. Lưu file CSV với encoding UTF-8.

Nhập File CSV vào Pattern Generator

Sau khi đã chỉnh sửa file CSV để tương thích, bạn có thể nhập file này vào pattern generator. Quá trình nhập có thể khác nhau tùy thuộc vào loại pattern generator bạn đang sử dụng, nhưng các bước chung thường bao gồm:

1. Mở Phần Mềm Pattern Generator: Khởi động phần mềm điều khiển pattern generator trên máy tính.

2. Chọn Tùy Chọn Nhập Dữ Liệu: Tìm và chọn tùy chọn nhập dữ liệu (Import Data) hoặc tải file (Load File) trong phần mềm.

3. Chọn File CSV: Duyệt đến vị trí lưu trữ file CSV đã chỉnh sửa và chọn file này để nhập.

4. Cấu Hình Các Thông Số Nhập (Nếu Cần): Một số pattern generator có thể yêu cầu bạn cấu hình các thông số nhập, chẳng hạn như tốc độ xung nhịp, độ trễ, hoặc các thông tin khác. Hãy đảm bảo rằng bạn đã cấu hình các thông số này đúng cách để đảm bảo mẫu tín hiệu được tạo ra chính xác.

5. Kiểm Tra Mẫu Tín Hiệu: Sau khi đã nhập file CSV, kiểm tra mẫu tín hiệu được tạo ra trên pattern generator để đảm bảo rằng nó đúng như mong đợi. Bạn có thể sử dụng oscilloscope hoặc logic analyzer để kiểm tra tín hiệu đầu ra của pattern generator.

Ví dụ:

Bạn có file CSV đã chỉnh sửa và muốn nhập nó vào pattern generator của Keysight.

1. Khởi động phần mềm điều khiển pattern generator của Keysight.
2. Chọn File > Import > CSV File.
3. Duyệt đến vị trí lưu trữ file CSV và chọn file.
4. Kiểm tra các thông số như tốc độ xung nhịp, độ trễ để đảm bảo chúng phù hợp.
5. Sử dụng oscilloscope để kiểm tra tín hiệu đầu ra của pattern generator và so sánh với dữ liệu gốc từ logic analyzer.

Kiểm tra kết nối phần cứng

Sau khi nhập dữ liệu vào Pattern Generator, bước quan trọng tiếp theo là kiểm tra kết nối phần cứng giữa Pattern Generator và thiết bị cần kiểm tra (DUT - Device Under Test).

1. Kết nối đúng chân: Đảm bảo rằng các chân tín hiệu từ Pattern Generator được kết nối chính xác với các chân tương ứng trên DUT. Điều này bao gồm cả các chân dữ liệu, chân xung nhịp, và các chân điều khiển khác. Sử dụng sơ đồ chân (pinout Diagram) của cả hai thiết bị để đảm bảo kết nối đúng.

2. Sử dụng dây dẫn chất lượng: Sử dụng dây dẫn chất lượng tốt để giảm thiểu nhiễu và suy hao tín hiệu. Dây dẫn ngắn và có trở kháng phù hợp sẽ giúp tín hiệu truyền đi một cách sạch sẽ và chính xác.

3. Kiểm tra kết nối bằng đồng hồ vạn năng: Sử dụng đồng hồ vạn năng để kiểm tra tính liên tục của các kết nối. Đảm bảo rằng không có đoạn mạch hở hoặc ngắn mạch nào giữa các chân.



4. Sử dụng đầu nối phù hợp: Sử dụng các đầu nối phù hợp với cả Pattern Generator và DUT. Các đầu nối này nên được cắm chặt và không bị lỏng lẻo.

Cấu hình Pattern Generator

Việc cấu hình Pattern Generator đúng cách là rất quan trọng để đảm bảo rằng nó tạo ra các tín hiệu phù hợp với DUT.

1. Chọn chế độ hoạt động: Hầu hết các Pattern Generator đều có nhiều chế độ hoạt động khác nhau, chẳng hạn như chế độ tạo mẫu liên tục, chế độ tạo mẫu một lần, và chế độ tạo mẫu theo sự kiện. Chọn chế độ phù hợp với mục đích kiểm tra của bạn.

2. Đặt tốc độ xung nhịp: Đặt tốc độ xung nhịp (clock rate) của Pattern Generator sao cho phù hợp với tốc độ hoạt động của DUT. Nếu tốc độ xung nhịp quá cao hoặc quá thấp, DUT có thể không hoạt động đúng cách.

3. Cấu hình các tham số tín hiệu: Cấu hình các tham số tín hiệu khác như mức điện áp, độ rộng xung, và độ trễ giữa các tín hiệu. Các tham số này cần phải phù hợp với yêu cầu của DUT.

4. Sử dụng phần mềm điều khiển: Sử dụng phần mềm điều khiển của Pattern Generator để dễ dàng cấu hình và điều khiển các tham số. Phần mềm này thường cung cấp giao diện đồ họa trực quan và các công cụ hỗ trợ giúp bạn tạo và chỉnh sửa các mẫu tín hiệu một cách dễ dàng.

Chạy Pattern Generator và quan sát kết quả

Sau khi đã kết nối phần cứng và cấu hình Pattern Generator, bạn có thể chạy Pattern Generator và quan sát kết quả trên DUT.

1. Bắt đầu tạo mẫu: Bắt đầu tạo mẫu bằng cách sử dụng phần mềm điều khiển của Pattern Generator hoặc bằng cách nhấn nút trên thiết bị.

2. Quan sát tín hiệu đầu ra: Sử dụng oscilloscope hoặc logic analyzer để quan sát tín hiệu đầu ra của DUT. So sánh tín hiệu này với tín hiệu mong đợi để xác định xem DUT có hoạt động đúng cách hay không.

3. Ghi lại kết quả: Ghi lại kết quả kiểm tra một cách chi tiết. Điều này bao gồm cả các thông số tín hiệu, các sự kiện quan trọng, và bất kỳ lỗi nào xảy ra.

4. Phân tích kết quả: Phân tích kết quả kiểm tra để xác định nguyên nhân gây ra lỗi (nếu có). Sử dụng thông tin này để gỡ lỗi và cải thiện thiết kế của DUT.

5. Lặp lại quá trình kiểm tra: Lặp lại quá trình kiểm tra nhiều lần để đảm bảo rằng DUT hoạt động ổn định và đáng tin cậy trong các điều kiện khác nhau.
