Tạo Biểu Đồ Vòng Phân Đoạn (Segmented Donut Chart) trong Illustrator

Biểu đồ vòng phân đoạn (Segmented Donut Chart) là một công cụ mạnh mẽ để trực quan hóa dữ liệu một cách rõ ràng và hấp dẫn. Adobe Illustrator cung cấp các công cụ cần thiết để tạo ra những biểu đồ này một cách chuyên nghiệp. Bài viết này sẽ hướng dẫn bạn từng bước cách tạo một biểu đồ vòng phân đoạn đẹp mắt, giúp bạn trình bày dữ liệu một cách hiệu quả.

Chuẩn Bị Trước Khi Bắt Đầu

Trước khi bắt đầu, hãy đảm bảo bạn đã cài đặt Adobe Illustrator và có kiến thức cơ bản về các công cụ của phần mềm này. Ngoài ra, việc chuẩn bị sẵn dữ liệu cần trình bày dưới dạng phần trăm hoặc tỷ lệ cũng rất quan trọng để quá trình tạo biểu đồ diễn ra suôn sẻ. Hãy đảm bảo rằng bạn đã bật Smart Guides và Snap to Point trong mục View để căn chỉnh các đối tượng một cách chính xác.

Bật Smart Guides giúp bạn dễ dàng căn chỉnh các đối tượng khi chúng gần nhau, trong khi Snap to Point cho phép các đối tượng tự động dính vào các điểm neo, giúp đảm bảo độ chính xác cao trong quá trình thiết kế. Việc chuẩn bị kỹ lưỡng này sẽ giúp bạn tiết kiệm thời gian và tạo ra một biểu đồ vòng phân đoạn chuyên nghiệp và chính xác.

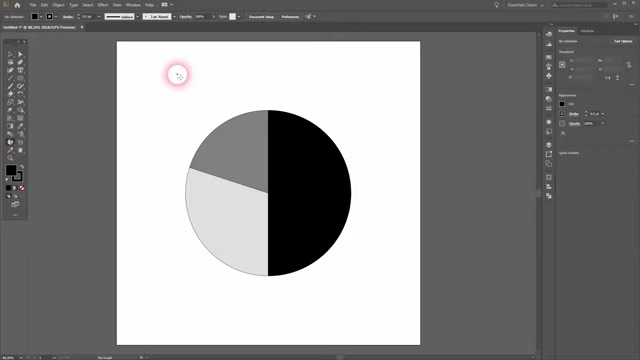

Bước 1: Tạo Biểu Đồ Pie Cơ Bản

Đầu tiên, chúng ta sẽ sử dụng công cụ Pie Graph Tool để tạo biểu đồ cơ bản. Chọn công cụ này từ thanh công cụ bên trái. Nếu bạn không thấy nó, hãy nhấp giữ vào công cụ Column Graph Tool để hiển thị các tùy chọn khác, sau đó chọn Pie Graph Tool. Click vào canvas, bạn sẽ thấy một hộp thoại hiện ra. Nhập kích thước bạn muốn cho biểu đồ, ví dụ: 500x500 pixels. Bạn có thể chọn bất kỳ kích thước nào phù hợp với thiết kế của mình.

Sau khi nhập kích thước, một bảng dữ liệu sẽ xuất hiện. Nhập các giá trị phần trăm hoặc tỷ lệ của các phân đoạn bạn muốn hiển thị. Ví dụ, bạn có thể nhập 50, 30, và 20. Illustrator sẽ tự động tạo ra một biểu đồ pie với ba phân đoạn tương ứng. Lưu ý rằng các giá trị này sẽ được sắp xếp theo chiều kim đồng hồ.

Bước 2: Tạo Nhiều Vòng Tròn Pie Chart

Để tạo biểu đồ vòng phân đoạn, chúng ta cần tạo thêm một vòng tròn pie Chart nhỏ hơn nằm bên trong vòng tròn lớn. Lặp lại bước 1, nhưng lần này chọn kích thước nhỏ hơn, ví dụ: 400x400 pixels. Nhập các giá trị cho các phân đoạn bên trong.

Để tạo các phân đoạn, bạn cần đảm bảo tổng các giá trị bạn nhập vào bằng với giá trị của phân đoạn lớn bên ngoài tương ứng. Ví dụ, nếu phân đoạn lớn bên ngoài có giá trị là 50, bạn có thể chia phân đoạn bên trong thành 30, 15 và 5. Điều này sẽ tạo ra các phân đoạn nhỏ hơn bên trong phân đoạn lớn, tạo hiệu ứng phân đoạn chi tiết hơn.

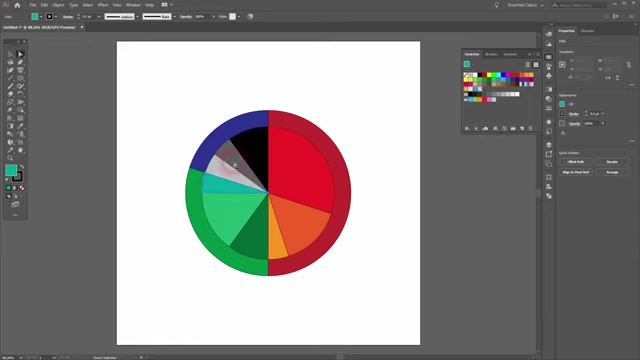

Bước 3: Thay Đổi Màu Sắc và Căn Chỉnh

Sau khi đã tạo các vòng tròn pie chart, bạn cần thay đổi màu sắc cho từng phân đoạn để biểu đồ trở nên trực quan và dễ đọc hơn. Sử dụng công cụ Direct Selection Tool (phím tắt: A) để chọn từng phân đoạn và thay đổi màu sắc trong bảng màu.

Chọn màu sắc tương phản để các phân đoạn dễ phân biệt. Ví dụ, bạn có thể sử dụng các màu như đỏ, xanh lá cây, xanh dương, cam, và vàng. Đối với các phân đoạn nhỏ hơn, bạn có thể sử dụng các sắc thái khác nhau của màu chính để tạo sự liên kết trực quan.

Sau khi thay đổi màu sắc, căn chỉnh các vòng tròn pie chart để chúng nằm chính giữa nhau. Sử dụng Smart Guides để đảm bảo sự căn chỉnh chính xác. Chọn cả hai vòng tròn và sử dụng các tùy chọn căn chỉnh trong bảng Align (Window > Align).

Bước 4: Tạo Hình Dạng Vòng Tròn với Clipping Mask

Để tạo hình dạng vòng tròn cho biểu đồ phân đoạn, chúng ta sẽ sử dụng Clipping Mask. Đầu tiên, tạo một hình tròn lớn bao phủ toàn bộ biểu đồ. Sau đó, tạo một hình tròn nhỏ hơn nằm bên trong hình tròn lớn. Chọn cả Hai hình tròn này, sau đó vào Object > Compound Path > Make (hoặc nhấn Ctrl/Cmd + 8).

Tiếp theo, chọn tất cả các đối tượng (biểu đồ phân đoạn và hình dạng vòng tròn vừa tạo) và vào Object > Clipping Mask > Make (hoặc nhấn Ctrl/Cmd + 7). Điều này sẽ tạo ra một biểu đồ vòng phân đoạn với hình dạng vòng tròn hoàn hảo.

Sử Dụng Màu Sắc Hài Hòa

Chọn một bảng màu hài hòa và nhất quán sẽ giúp biểu đồ của bạn trông chuyên nghiệp và dễ nhìn hơn. Bạn có thể sử dụng các công cụ tạo bảng màu trực tuyến như Adobe Color để tìm các bảng màu phù hợp với phong cách thiết kế của bạn. Sử dụng các màu sắc có ý nghĩa đối với dữ liệu bạn đang trình bày cũng là một cách tuyệt vời để tăng tính trực quan.

Ví dụ, nếu bạn đang trình bày dữ liệu về môi trường, bạn có thể sử dụng các màu xanh lá cây và xanh dương để thể hiện sự tự nhiên và bền vững. Đảm bảo rằng các màu sắc bạn chọn không gây khó khăn cho người xem trong việc phân biệt các phân đoạn.

Thêm Nhãn và Chú Thích

Để biểu đồ của bạn dễ hiểu hơn, hãy thêm nhãn và chú thích cho từng phân đoạn. Sử dụng công cụ Type Tool (phím tắt: T) để tạo các nhãn và đặt chúng gần các phân đoạn tương ứng. Sử dụng phông chữ rõ ràng và dễ đọc.

Bạn cũng có thể thêm các đường dẫn từ nhãn đến các phân đoạn để giúp người xem dễ dàng xác định mối liên hệ. Ngoài ra, thêm chú thích tổng quan về dữ liệu và nguồn gốc của nó cũng sẽ giúp người xem hiểu rõ hơn về thông tin bạn đang trình bày.

Tạo Hiệu Ứng 3D (Tùy Chọn)

Để làm cho biểu đồ của bạn nổi bật hơn, bạn có thể thêm hiệu ứng 3D. Chọn biểu đồ, sau đó vào Effect > 3D > Extrude & Bevel. Điều chỉnh các thông số để tạo hiệu ứng 3D nhẹ nhàng và phù hợp. Không nên lạm dụng hiệu ứng 3D, vì nó có thể làm mất đi tính rõ ràng của biểu đồ.

Sử dụng các tùy chọn ánh sáng và bóng đổ để tăng thêm chiều sâu và sự hấp dẫn cho biểu đồ. Đảm bảo rằng hiệu ứng 3D không làm ảnh hưởng đến khả năng đọc và hiểu dữ liệu.

Trình Bày Dữ Liệu Phần Trăm

Biểu đồ vòng phân đoạn rất thích hợp để trình bày dữ liệu phần trăm, ví dụ như thị phần của các công ty, tỷ lệ giới tính trong một nhóm, hoặc phân bổ ngân sách cho các dự án khác nhau. Sử dụng biểu đồ vòng phân đoạn để so sánh các phần trăm và cho thấy sự phân bổ tổng thể.

So Sánh Các Danh Mục

Biểu đồ vòng phân đoạn cũng có thể được sử dụng để so sánh các danh mục khác nhau, ví dụ như các loại sản phẩm bán chạy nhất, các nguồn doanh thu chính, hoặc các khu vực địa lý có hiệu suất tốt nhất. Sắp xếp các phân đoạn theo thứ tự giảm dần để dễ dàng xác định các danh mục quan trọng nhất.

Hiển Thị Dữ Liệu Theo Thời Gian

Bạn cũng có thể sử dụng nhiều biểu đồ vòng phân đoạn để hiển thị sự thay đổi của dữ liệu theo thời gian. Tạo một loạt các biểu đồ vòng phân đoạn cho các giai đoạn khác nhau, sau đó đặt chúng cạnh nhau để so sánh sự thay đổi. Sử dụng animation hoặc transition để làm cho sự thay đổi trở nên rõ ràng và hấp dẫn hơn.
